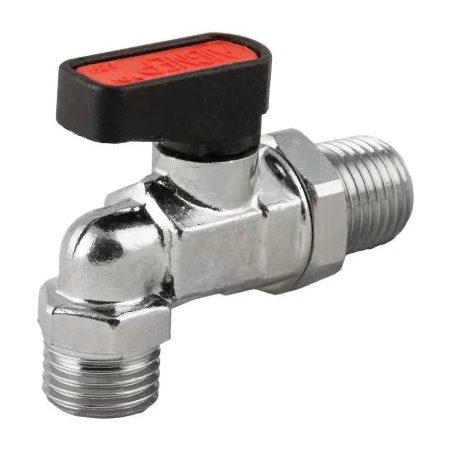

Vanne à boisseau sphérique en L mâle cylindrique G 1/4" - mâle conique R 1/4" (Aignep Ghilux 6540)

Vanne à boisseau sphérique de la série Ghilux d'Aignep, modèle 6540, en forme de L : les deux raccordements sont à 90°. Un côté est mâle cylindrique G 1/4" (ISO 228) et l'autre mâle conique R 1/4" (ISO 7), ce qui permet de la visser directement dans un orifice taraudé et de raccorder ensuite un accessoire.

• Corps, écrou et tige en laiton chromé ; manette en PA66 renforcé fibre de verre
• Siège de sphère en PTFE ; autres joints en NBR
• Pression de service : jusqu'à 20 bar
• Température : de -20 à +80 °C

Vérifiez quel filetage ira dans l'équipement : le conique étanche sur le filet, le cylindrique demande une rondelle ou un joint.

Source : catalogue technique Aignep, Catálogo Tarifa 2016.
