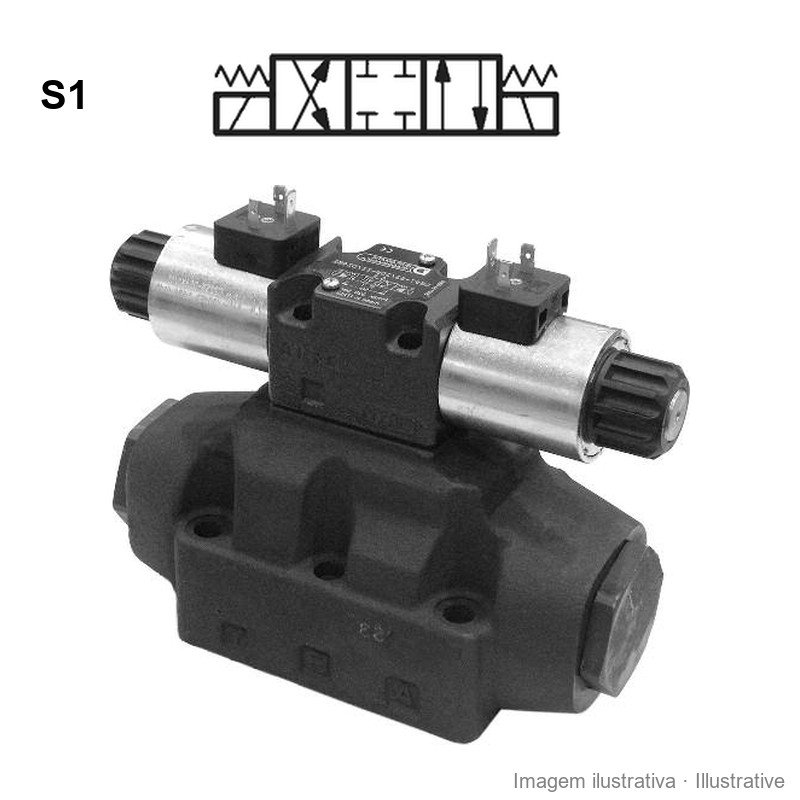

Électrodistributeur piloté Duplomatic DSP5 / E4P4, NG10 (CETOP 5)

Name: Électrodistributeur piloté Duplomatic DSP5 / E4P4, NG10 (CETOP 5)
Brand: Duplomatic
Availability: InStock

* Prix sur demande *

Prix TTC, TVA au taux légal en vigueur

Électrodistributeur piloté Duplomatic DSP5 et E4P4, montage CETOP P05 (NG10), jusqu'à 320 bar et 150 l/min, deux bobines 24 V DC.

Commande : 2 bobines, 3 positions (4/3)

Tiroir : S1

Courant : DC

Tension : 24 V

Options : Pilotage et drain externes (EE)

Quantité

Produit disponible avec d'autres options

Êtes-vous un OEM ? Revendeur ? Atelier ?

Obtenez des conditions spéciales

Réf. D.DSP5S1D24

Demander une proposition commerciale

Livraison en 1 à 5 jours ouvrés au Portugal continental (articles en stock) ; Espagne 3 jours ouvrés, reste de l’UE 5 jours ouvrés. Délais indicatifs.

Frais de port à partir de 6,15 € au Portugal, 7,38 € en Espagne et 24,60 € dans le reste de l’UE ; gratuits à partir de 100 € HT au Portugal continental, 150 € HT en Espagne et 400 € HT dans le reste de l’UE. Retrait possible dans notre magasin de Leiria.

Retours sous 14 jours, par la poste.

Paiement par Multibanco, MB WAY, carte bancaire, Apple Pay, Google Pay ou virement.

Frais de port

Guide technique : Comment choisir une valve hydraulique : types, montage, bobines et débit

Électrodistributeur piloté Duplomatic : un distributeur principal à commande hydraulique, montage sur embase CETOP P05 (NG10 avec les orifices de pilotage X et Y), commandé par un électrodistributeur pilote NG6. Il s'utilise quand le débit est trop élevé pour un électrodistributeur à commande directe.

Pression maximale sur les orifices P, A et B : 320 bar ; orifice T avec drainage externe : 210 bar.
Débit maximal : 150 l/min (120 l/min à 320 bar ; moins avec le tiroir S4, voir la fiche).
Deux bobines, trois positions, tiroir S1 ou S4, bobines 24 V DC.

Dans les options, on choisit le tiroir (S1 ou S4) et la version, DSP5 ou E4P4, chacune avec son type de pilotage et de drainage. Avant de commander, vérifiez sur la plaque et dans le circuit comment se font le pilotage et le drainage, car l'embase doit avoir les orifices X et Y raccordés en conséquence.

Source : catalogue technique Duplomatic E*P4, version 41 400/116 ED ; catalogue technique Duplomatic DS(P)*M, version 41 505/216 ED.
