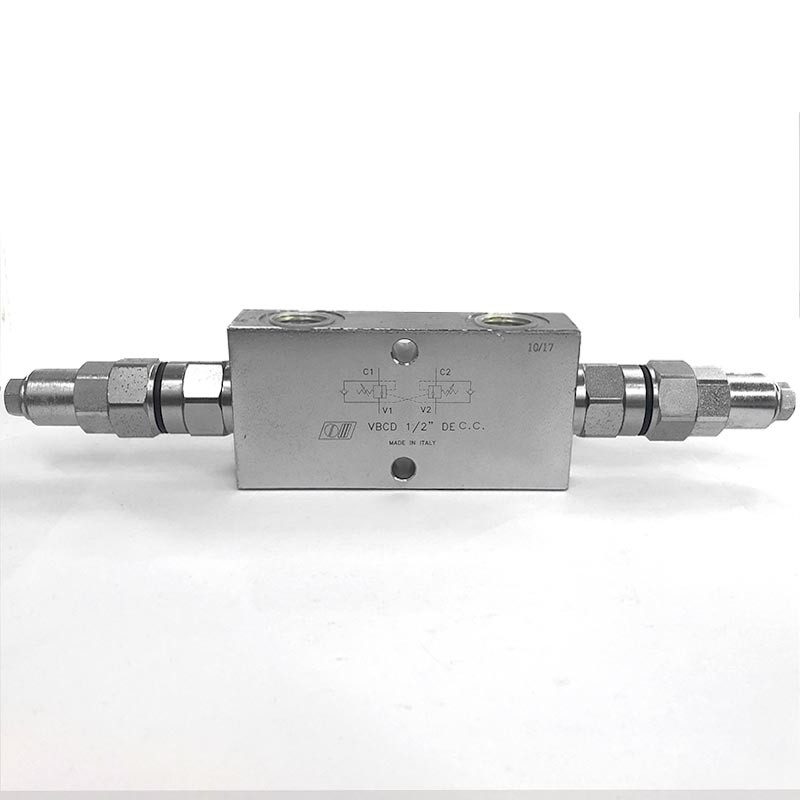

Valve d'équilibrage double Marchesini VBCD DE CC

La VBCD DE CC contrôle et bloque le mouvement d'un vérin ou d'un moteur dans les deux sens. Elle fait descendre la charge de manière contrôlée, sans la laisser s'échapper sous son propre poids ni provoquer de cavitation, et limite la pression en cas de chocs, de surcharges ou de manœuvres brusques.

Elle a été conçue pour les distributeurs à centre fermé et n'est pas sensible à la contre-pression ; elle fonctionne donc là où les valves d'équilibrage classiques échouent à contrôler la charge. Elle est livrée réglée à 320 bar. Marchesini préconise un réglage d'au moins 1,3 fois la pression générée par la charge, pour que la valve se ferme même avec la charge maximale.

• 3/8" (V0441) : 35 l/min, rapport de pilotage 1:3,1
• 1/2" (V0442) : 50 l/min, rapport 1:3,1
• 3/4" (V0443) : 105 l/min, rapport 1:5,5
• Pression maximale : 350 bar

Les versions /RP18 ont un rapport de pilotage de 1:8. V1 et V2 se raccordent à l'alimentation et C1 et C2 à l'actionneur.

Source : catalogue technique Oleodinamica Marchesini, section Overcentre valves.
