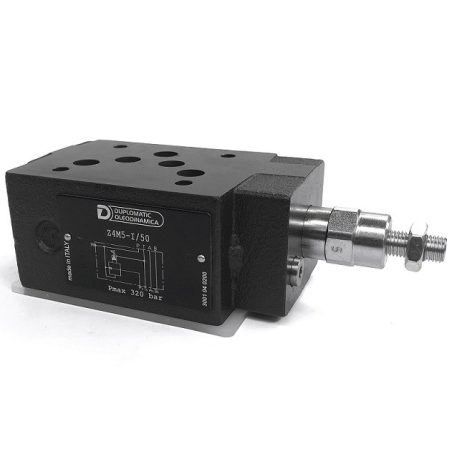

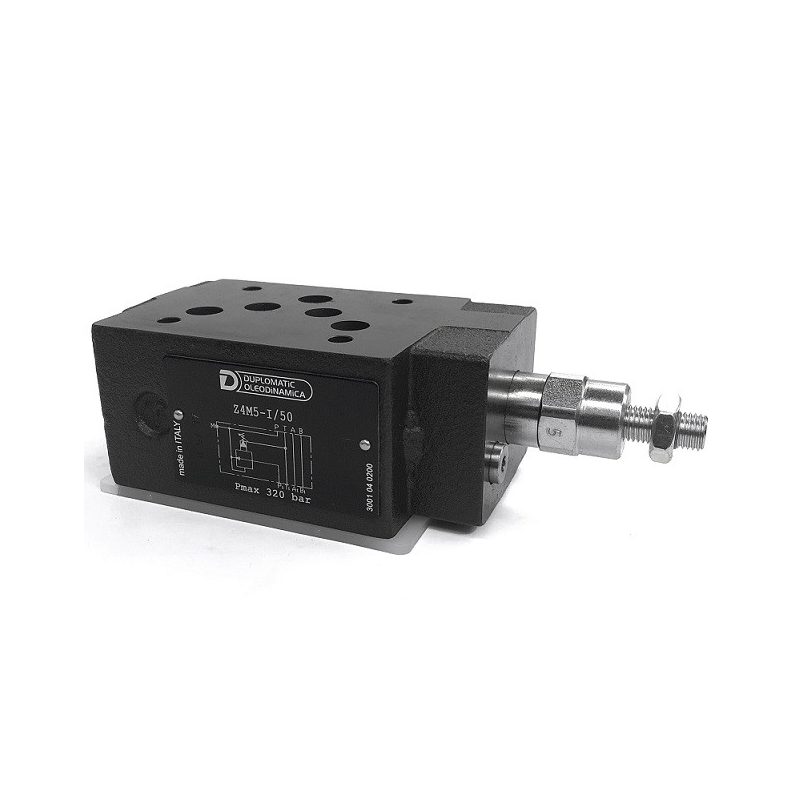

Válvula redutora de pressão modular Duplomatic Z4M3-I / Z4M5-I, NG10 (CETOP 5)

A Z4M é uma redutora de pressão pilotada, em versão modular ISO 4401-05. Monta-se na pilha, sob a eletroválvula NG10 (CETOP 5), sem tubos, e baixa a pressão que chega a esse ramo do circuito, mantendo-a estável mesmo quando o caudal varia.

Na configuração I a redução é feita na linha P e a drenagem é interna, para T. O algarismo depois de Z4M indica a gama de regulação, não o tamanho:

• Z4M3-I/50: 5 a 70 bar
• Z4M5-I/50: 10 a 210 bar
• Pressão máxima de trabalho: 320 bar
• Caudal máximo na linha P regulada: 80 l/min; 100 l/min nas linhas livres
• Tomada de manómetro em 1/4" BSP

A regulação faz-se com parafuso sextavado embutido e contraporca.

Fonte: catálogo técnico Duplomatic Z4M, versão 62 300/110 ED.
