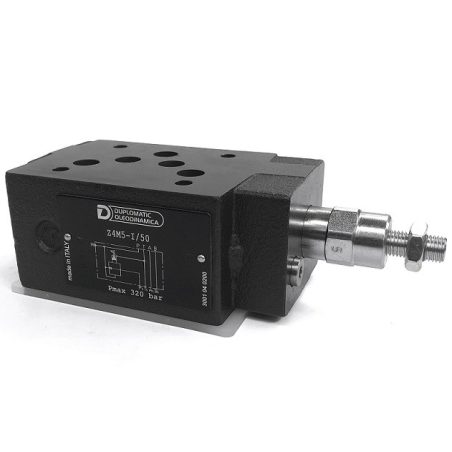

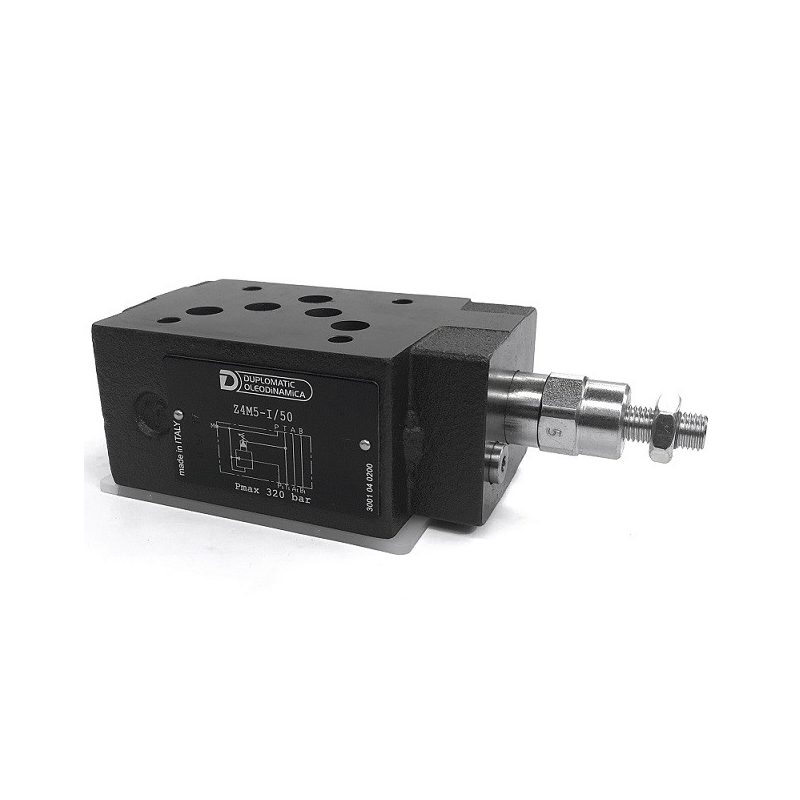

Zwischenplatten-Druckminderventil Duplomatic Z4M3-I / Z4M5-I, NG10 (CETOP 5)

Name: Zwischenplatten-Druckminderventil Duplomatic Z4M3-I / Z4M5-I, NG10 (CETOP 5)
Brand: Duplomatic
Availability: InStock

520,08 €

Preis inkl. gesetzlicher MwSt. Lieferzeit je nach Zielland.

(422.83 € Ohne MwSt. Es gilt die gesetzliche MwSt.)

Vorgesteuertes Zwischenplatten-Druckminderventil NG10 (CETOP 5), das den Druck in Leitung P mindert. Z4M3-I regelt von 5 bis 70 bar und Z4M5-I von 10 bis 210 bar.

Duplomatic DS5: Z4M3-I/50

Menge

Nur noch wenige Teile verfügbar

Sind Sie Hersteller, Händler oder Werkstatt?

Sonderkonditionen erhalten

Art.-Nr. D.Z4M3I

422,83 € zzgl. MwSt.

Angebot anfordern

Lieferung in 1 bis 5 Werktagen in Festland-Portugal (Artikel auf Lager); Spanien 3 Werktage, übrige EU 5 Werktage. Die Zeiten sind Schätzungen.

Versand ab 6,15 € in Portugal, 7,38 € in Spanien und 24,60 € in der übrigen EU; versandkostenfrei ab 100 € + MwSt. in Festland-Portugal, 150 € + MwSt. in Spanien und 400 € + MwSt. in der übrigen EU. Sie können auch in unserem Geschäft in Leiria abholen.

Rückgabe innerhalb von 14 Tagen, per Post.

Zahlung per Multibanco, MB WAY, Karte, Apple Pay, Google Pay oder Überweisung.

Versandkosten

Das Z4M ist ein vorgesteuertes Druckminderventil in Modulbauweise ISO 4401-05. Es wird im Stapel unter dem Magnetventil NG10 (CETOP 5) montiert, ohne Rohre, und senkt den Druck, der in diesen Kreislaufzweig gelangt, wobei es ihn auch bei wechselndem Volumenstrom stabil hält.

In der Konfiguration I erfolgt die Reduzierung in der Leitung P und der Leckölabfluss ist intern, nach T. Die Ziffer nach Z4M gibt den Einstellbereich an, nicht die Größe:

Z4M3-I/50: 5 bis 70 bar
Z4M5-I/50: 10 bis 210 bar
Maximaler Betriebsdruck: 320 bar
Maximaler Volumenstrom in der geregelten Leitung P: 80 l/min; 100 l/min in den freien Leitungen
Manometeranschluss 1/4" BSP

Die Einstellung erfolgt über eine versenkte Sechskantschraube mit Kontermutter.

Quelle: technischer Katalog Duplomatic Z4M, Version 62 300/110 ED.
