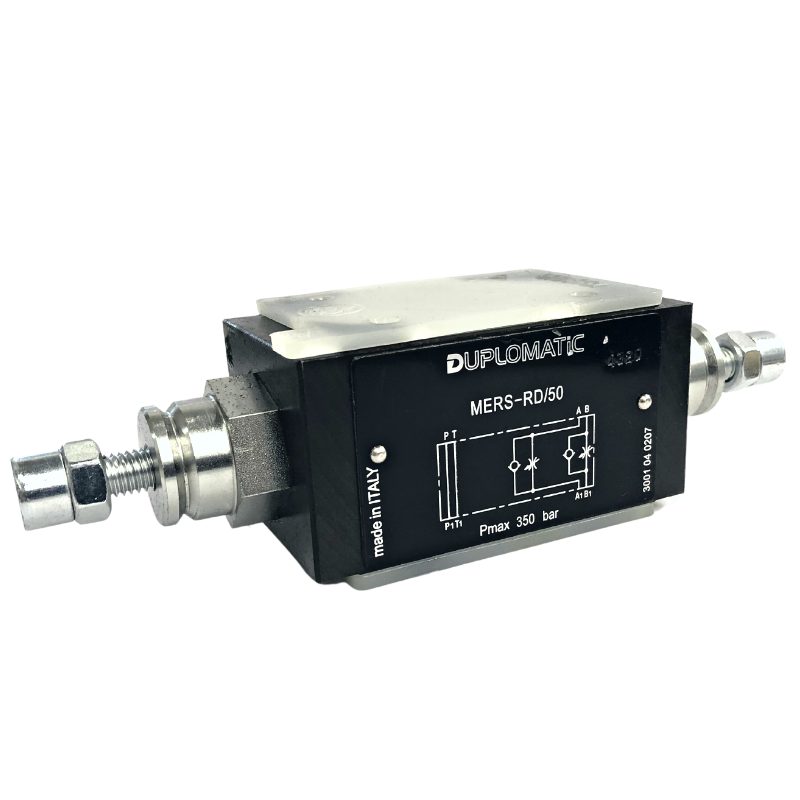

Doppeltes Zwischenplatten-Drosselventil Duplomatic MERS-RD, NG6 (CETOP 3), Zulaufdrosselung
166,72 €
Preis inkl. gesetzlicher MwSt.
Lieferzeit je nach Zielland.
(135.55 € Ohne MwSt. Es gilt die gesetzliche MwSt.)
Zwischenplatten-Doppeldrossel NG6 (CETOP 3), die den in den Antrieb eintretenden Förderstrom in A und B unabhängig regelt. Bis 350 bar und 50 l/min.
Das MERS-RD ist die Meter-in-Ausführung der modularen Doppeldrossel MERS: statt das austretende Öl zu bremsen, regelt es den Volumenstrom, der in jede Kammer des Verbrauchers eintritt, mit einer Schraube für A und einer für B. Der Rücklauf fließt frei über ein Rückschlagventil, das bei 0,5 bar öffnet.
Es wird unter dem Magnetventil NG6 (CETOP 3) im modularen Stapel ISO 4401-03 montiert, ohne Rohre. Die Zulaufdrosselung wird meist bei Lasten eingesetzt, die immer gegen den Verbraucher drücken; bei Lasten, die den Zylinder ziehen, steuert die Ablaufausführung (MERS-D) besser.
- Maximaldruck: 350 bar
- Maximaler Volumenstrom: 50 l/min in den gedrosselten Leitungen, 75 l/min in den freien
- Nicht kompensiert: die Geschwindigkeit ändert sich mit Last und Öltemperatur
Quelle: technischer Katalog Duplomatic MERS, Version 64 200/112 ED.
D.MERSRD
Technische Daten
- Druck
- ≤ 350 bar
- Volumenstrom
- ≤ 50 L/min
- CETOP-Anschlussbild
- NG6 (CETOP 3)
Besondere Bestellnummern
- Interner Barcode
- 2200111678046
- Hersteller-Teilenummer (MPN)
- MERS-RD/50
