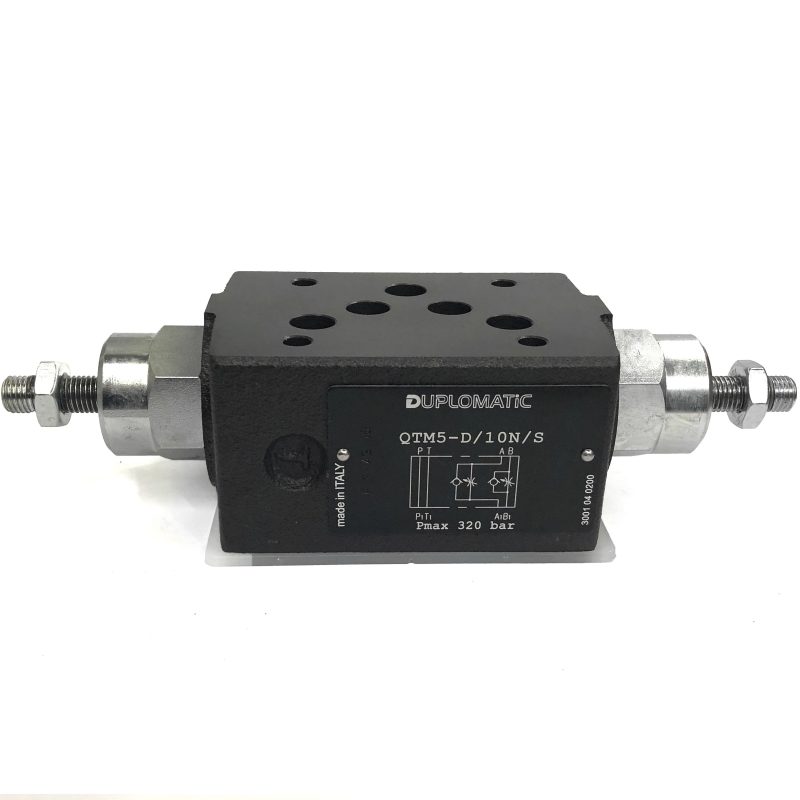

Doppeltes Zwischenplatten-Drosselventil Duplomatic QTM5-D/10, NG10 (CETOP 5), Ablaufdrosselung

Name: Doppeltes Zwischenplatten-Drosselventil Duplomatic QTM5-D/10, NG10 (CETOP 5), Ablaufdrosselung
Brand: Duplomatic
Availability: InStock

341,09 €

Preis inkl. gesetzlicher MwSt. Lieferzeit je nach Zielland.

(277.31 € Ohne MwSt. Es gilt die gesetzliche MwSt.)

Zwischenplatten-Doppeldrossel NG10 (CETOP 5), die den aus dem Antrieb austretenden Förderstrom in den Leitungen A und B regelt. Bis 120 l/min.

Duplomatic DS5: QTM5-D/10

Menge

Auf Lager

Sind Sie Hersteller, Händler oder Werkstatt?

Sonderkonditionen erhalten

Art.-Nr. D.QTM5D

277,31 € zzgl. MwSt.

Angebot anfordern

Lieferung in 1 bis 5 Werktagen in Festland-Portugal (Artikel auf Lager); Spanien 3 Werktage, übrige EU 5 Werktage. Die Zeiten sind Schätzungen.

Versand ab 6,15 € in Portugal, 7,38 € in Spanien und 24,60 € in der übrigen EU; versandkostenfrei ab 100 € + MwSt. in Festland-Portugal, 150 € + MwSt. in Spanien und 400 € + MwSt. in der übrigen EU. Sie können auch in unserem Geschäft in Leiria abholen.

Rückgabe innerhalb von 14 Tagen, per Post.

Zahlung per Multibanco, MB WAY, Karte, Apple Pay, Google Pay oder Überweisung.

Versandkosten

Das QTM5 ist eine Drossel mit eingebautem Rückschlagventil in Modulbauweise ISO 4401-05. Es wird im Stapel unter dem Magnetventil NG10 (CETOP 5) montiert, ohne Rohre, und dient zur Geschwindigkeitseinstellung größerer Zylinder und Motoren.

Die Ausführung D drosselt am Verbraucherausgang (meter-out) in beiden Leitungen, A und B, jede mit eigener Schraube; in der Gegenrichtung fließt das Öl frei über das Rückschlagventil, das bei 0,5 bar öffnet. Um den Volumenstrom zu erhöhen, drehen Sie die Schraube gegen den Uhrzeigersinn.

Maximaler Volumenstrom: 120 l/min
Maximaldruck: 350 bar, laut Datenblatt 64 310
Einstellung über versenkte Sechskantschraube mit Kontermutter

Zur Steuerung des Zulaufs zum Verbraucher gibt es die Ausführung QTM5-RD.

Quelle: technischer Katalog Duplomatic QTM5, Version 64 310/110 ED.
