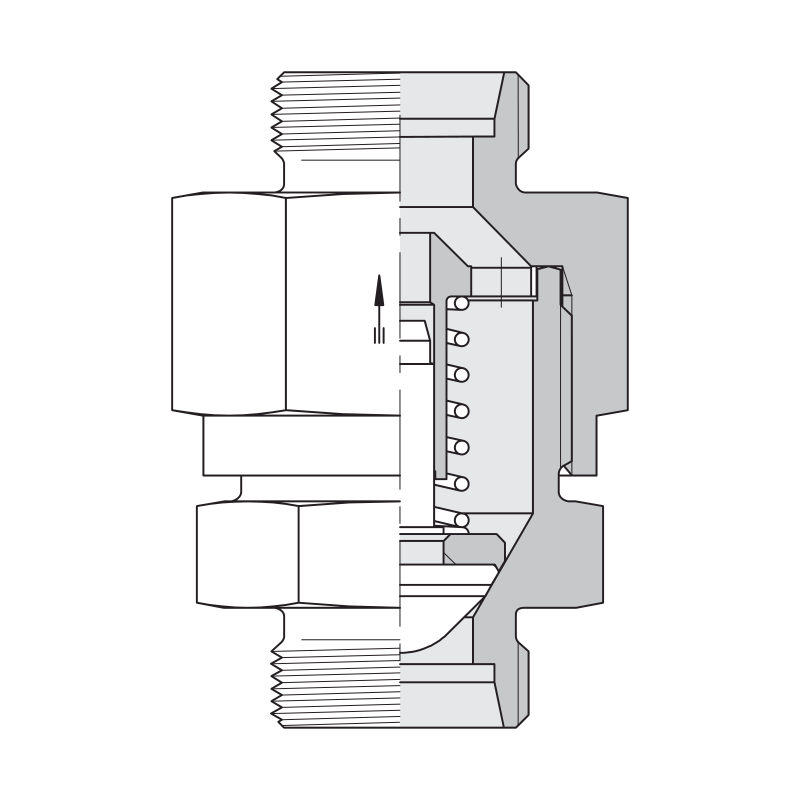

Válvula de retenção VOSS RHD para tubo DIN

A RHD é uma válvula de retenção que se monta diretamente na linha de tubo: deixa o óleo passar num sentido e fecha no sentido contrário. As duas pontas têm ligação de tubo de 24° (ISO 8434-1, antiga DIN 2353), por isso entra no lugar de uma união reta.

Segundo a ficha anexa, abre com cerca de 1 bar e leva o-rings em NBR.

A medida é o diâmetro exterior do tubo em milímetros seguido da série:

• Série L (ligeira): 6, 8, 10, 12, 15, 18, 22, 28, 35 e 42 mm
• Série S (pesada): 6, 8, 10, 12, 14, 16, 20, 25, 30 e 38 mm

As séries L e S têm porcas e cones diferentes e não se trocam entre si. Confirme o diâmetro do tubo e a série antes de encomendar, e confirme o sentido de passagem antes de montar.

Fonte: catálogo técnico VOSS, Standard non-return valves.
