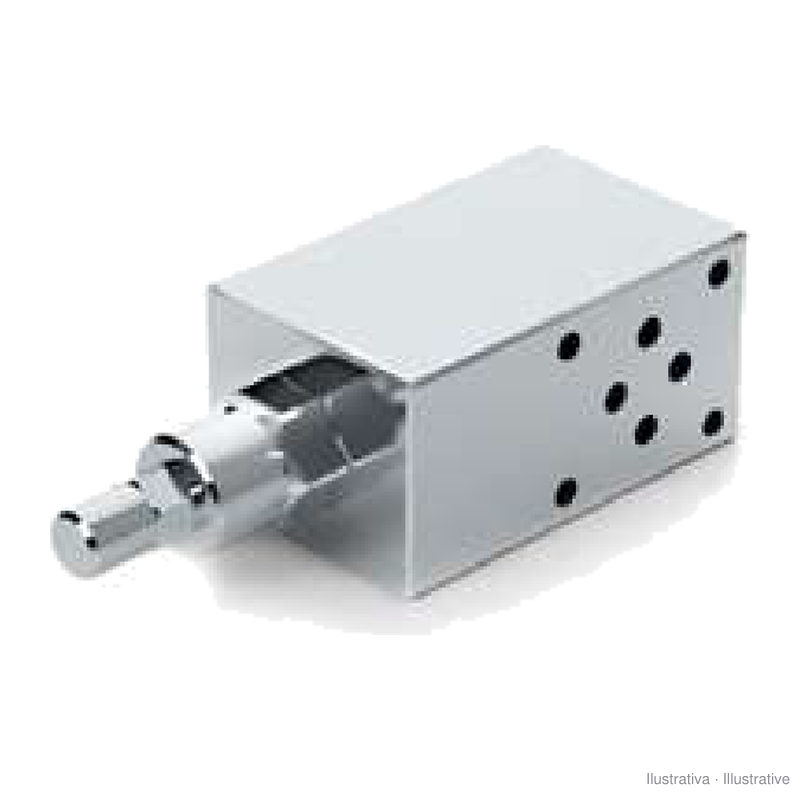

Válvula de sustentação modular Marchesini VBCD NG6 (CETOP 3) e NG10 (CETOP 5)

As VBCD CETOP são válvulas de sustentação (overcentre) em placa modular, para montar debaixo da eletroválvula, sem tubos. Controlam a descida da carga, que não foge com o próprio peso, e limitam a pressão em caso de choques ou manobras bruscas.

• NG6 (CETOP 3), até 40 l/min: SE/A (V1411), SE/B (V1412) e DE nas duas linhas (V1421)
• NG10 (CETOP 5), até 80 l/min: SE/A (V1431), SE/B (V1432) e DE (V1441)
• NG10 para centro fechado (CC): SE/A (V1436), SE/B (V1437) e DE (V1447)

Pressão máxima 350 bar e relação de pilotagem 1:4,5 em todas. As versões CC destinam-se a distribuidores de centro fechado. Como nas restantes VBCD, a regulação deve ficar pelo menos 1,3 vezes acima da pressão provocada pela carga.

Fonte: catálogo geral Oleodinamica Marchesini 2018; catálogo técnico Oleodinamica Marchesini, secção Overcentre valves.
