Válvula de equilíbrio e retenção pilotada Argo-Hytos (cartucho)

Cartuchos de enroscar da Argo-Hytos para segurar cargas em cilindros e motores. As válvulas de equilíbrio (overcentre) controlam a descida e limitam a pressão; as retenções pilotadas só deixam sair o óleo quando recebem pressão de pilotagem.

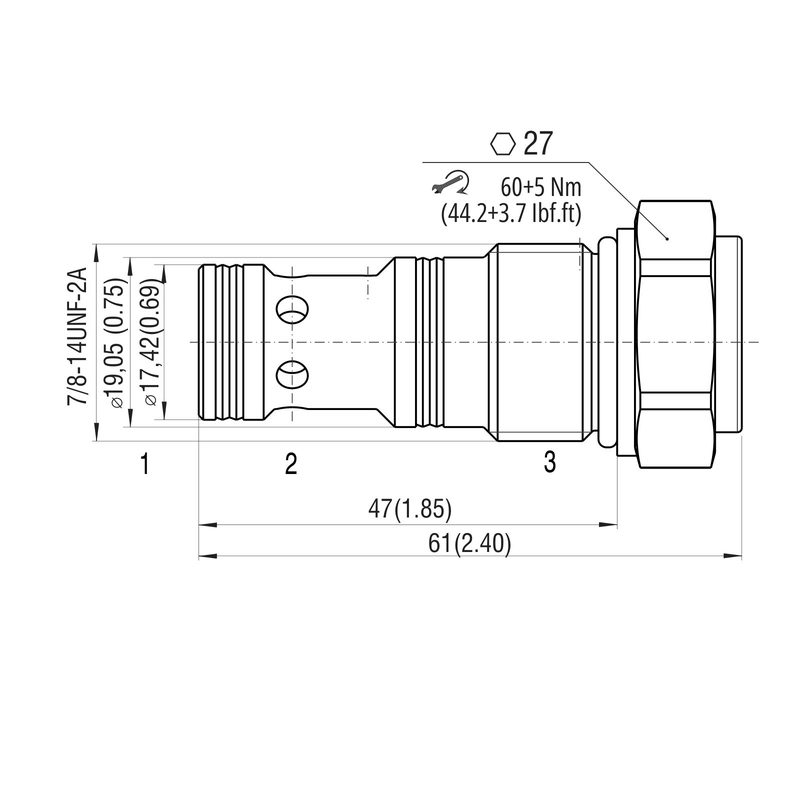

• Cavidade BP3 (7/8-14 UNF, 10-3S): SO5A-BP3, equilíbrio até 40 l/min, relação 2,5:1 ou 5:1 nas versões da lista; SOB5A-BP3, equilíbrio totalmente compensado (a contrapressão quase não mexe na regulação), 40 l/min; SC5H-BP3, retenção pilotada para abrir, 60 l/min, 420 bar, relação 3:1
• Cavidade S3 ou S4 (1 5/16-12 UNF): SC5H-S3, retenção pilotada para abrir, 120 l/min, 3:1; SCC5H-S3, retenção pilotada para fechar, 2:1; SOB5A-S3, equilíbrio compensado, 120 l/min, 350 bar; SOBD5A-S4, equilíbrio compensado com dreno interno, 180 l/min, 8:1

Nas SO5A e SOB5A-BP3, o número 21, 32 ou 42 no código indica a regulação máxima de 210, 320 ou 420 bar. Confirme a cavidade do bloco e o código completo antes de encomendar.

Fonte: fichas técnicas Argo-Hytos SO5A-BP3, SOB5A-BP3, SC5H-BP3, SC5H-S3, SCC5H-S3, SOB5A-S3 e SOBD5A-S4 (HA 5199, 5197, 5037, 5220, 5222, 5211 e 5212).
