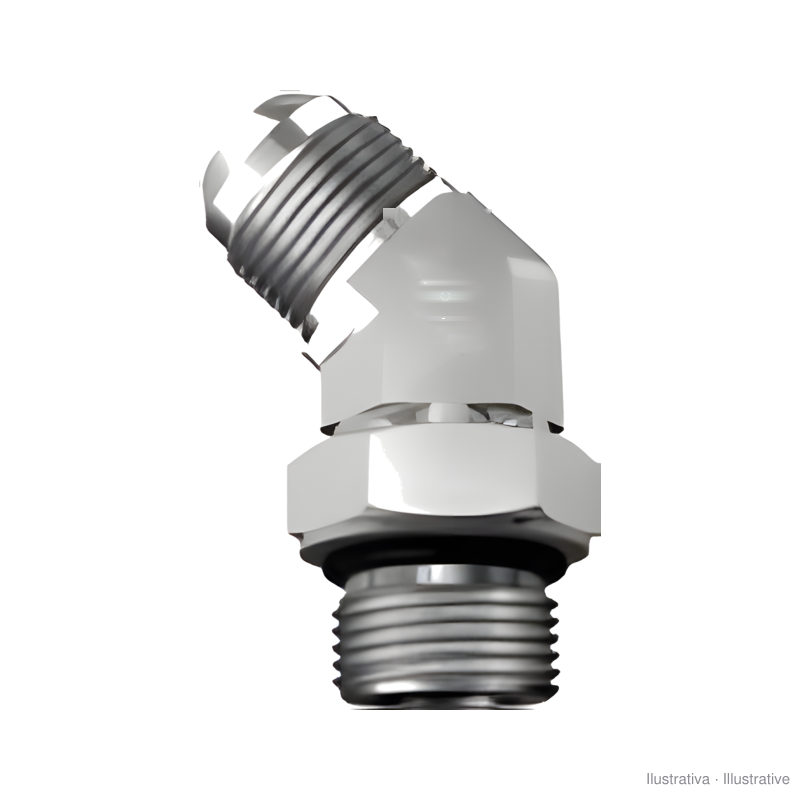

Codo 45° macho-macho JIC-UNF (S590)

Codo a 45° de la serie S590, con un macho UNF con junta tórica, que se monta en una boca UNF (tipo ORB, frecuente en bombas y válvulas de origen americano), y un macho JIC 37° para el terminal de la manguera. El lado UNF sella con la junta tórica en el chaflán de la boca; el lado JIC sella metal con metal en el cono de 37°.

Hay dos medidas, con la misma rosca en los dos lados: 7/16"-7/16" y 7/8"-7/8".

Confirme la medida de la boca UNF antes de pedir: 7/16" corresponde a unos 11,1 mm de diámetro exterior de rosca y 7/8" a unos 22,2 mm.
