Codo pasamuros WSV

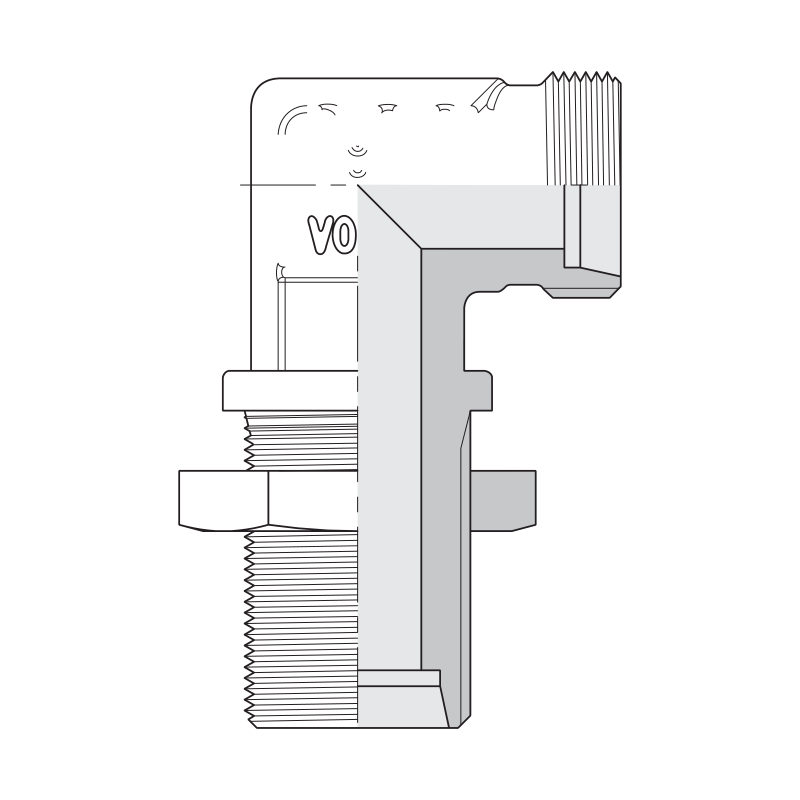

El WSV es un codo a 90° con una rama larga y roscada que atraviesa la chapa, el panel o la pared de un depósito y se fija con una contratuerca. Los dos lados se unen a tubo DIN 2353 (ISO 8434-1, cono de 24°) mediante tuerca y anillo cortante.

• Series L (6 a 42 mm) y S (6 a 38 mm)
• Presión nominal según la ficha VOSS: serie L 315 bar hasta 18 mm y 160 bar de 22 a 42 mm; serie S 630 bar hasta 14 mm, 400 bar de 16 a 30 mm y 315 bar en 38 mm

Antes de hacer el pedido, compruebe el diámetro del tubo, la serie y el espesor de la chapa, que debe caber en la longitud roscada (medidas en la ficha). La contratuerca también se vende por separado. Se vende solo el cuerpo: la tuerca DIN y el anillo cortante se venden por separado y están en los accesorios de este artículo.

Fuente: catálogo técnico VOSS Hydraulic connection technology, versión 7004695700/201812/01.
