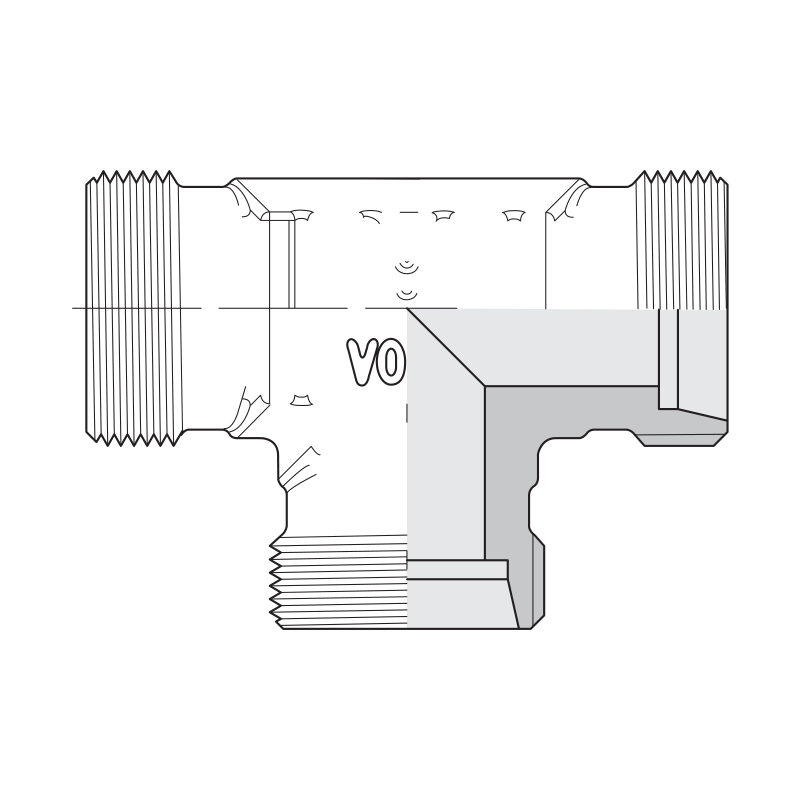

Te tubo-tubo-tubo T

T con los tres extremos para tubo DIN 2353 (ISO 8434-1, cono de 24°), cada uno con tuerca y anillo cortante. Divide una línea de tubo rígido en dos o une dos en una.

• Series L (6 a 42 mm) y S (6 a 38 mm)
• Muchas medidas también sin tuerca ni anillo, solo el cuerpo
• Presión nominal según la ficha VOSS: serie L 500 bar hasta 10 mm, 400 bar de 12 a 18 mm y 250 bar de 22 a 42 mm; serie S 800 bar hasta 10 mm, 630 bar de 12 a 16 mm y 420 bar de 20 a 38 mm

Los tres tubos son del mismo diámetro y de la misma serie; para unir un tubo menor en uno de los ramales, añada una reducción KOR. Elija por el diámetro exterior del tubo y la serie (L o S), que se reconoce por la rosca de la tuerca: 12L lleva tuerca M18x1,5 y 12S tuerca M20x1,5.

Fuente: catálogo técnico VOSS Hydraulic connection technology, versión 7004695700/201812/01.
