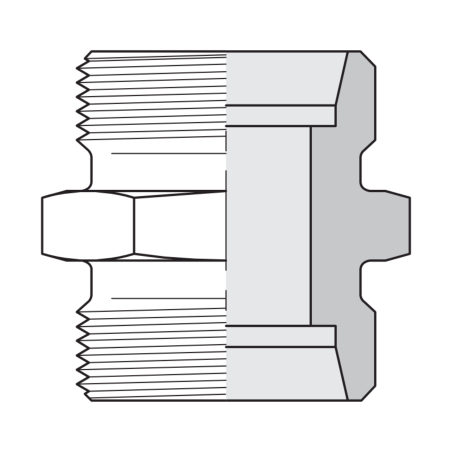

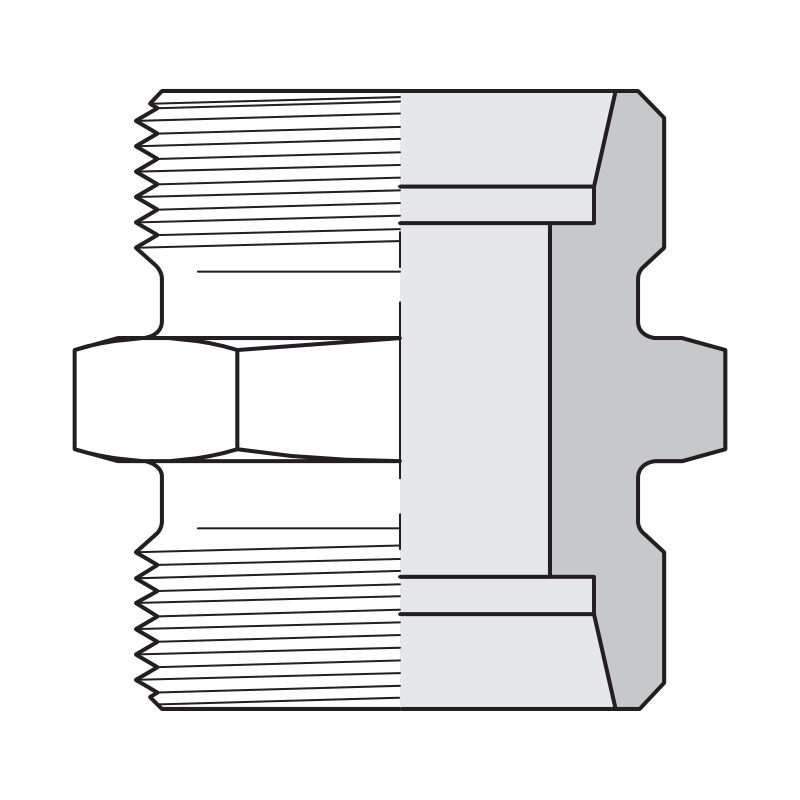

Unión tubo-tubo G

Unión recta con los dos extremos para tubo DIN 2353 (ISO 8434-1, cono de 24°), cada uno para montar con tuerca y anillo cortante. Une dos tramos de tubo rígido en línea, por ejemplo para reparar un tubo cortado o prolongar una línea.

• Series L (6 a 42 mm) y S (6 a 38 mm)
• Presión nominal según la ficha VOSS: serie L 500 bar hasta 10 mm, 400 bar de 12 a 18 mm y 250 bar de 22 a 42 mm; serie S 800 bar hasta 10 mm, 630 bar de 12 a 16 mm y 420 bar de 20 a 38 mm

Los dos tubos son del mismo diámetro y de la misma serie; para tubos de medidas distintas, añada una reducción KOR. Elija por el diámetro exterior del tubo y la serie (L o S), que se reconoce por la rosca de la tuerca: 12L lleva tuerca M18x1,5 y 12S tuerca M20x1,5. Se vende solo el cuerpo: la tuerca DIN y el anillo cortante se venden por separado y están en los accesorios de este artículo.

Fuente: catálogo técnico VOSS Hydraulic connection technology, versión 7004695700/201812/01.
