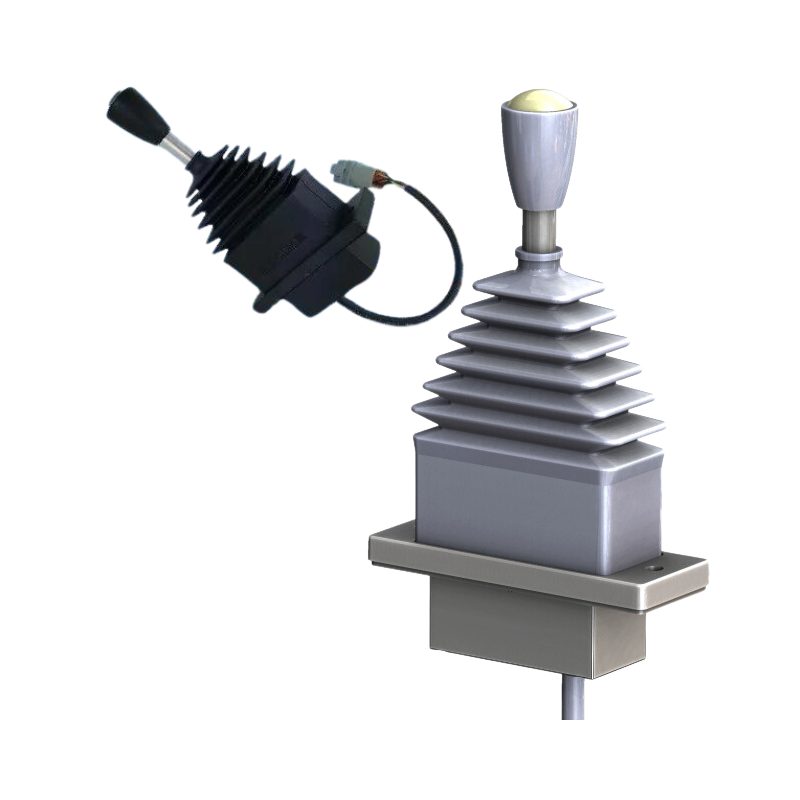

Joystick MAP3 con fricción - marino

Versión especial del joystick MAP para uso marino, de un eje, con palanca (existe también la versión de dedo, MAP3L). Esta tiene fricción: la palanca se queda en la posición en que se deja.

Lee la posición con sensores de efecto Hall, sin contacto y sin desgaste, y manda directamente las dos bobinas de una sección de un distribuidor proporcional, con la corriente controlada en lazo cerrado. Tiene además una salida digital para la válvula de descarga, que se activa cuando cualquiera de los lados está accionado, y una salida de avería, que se desactiva si hay un fallo.

• Alimentación: 12 o 24 V DC
• Ajuste de fábrica: 250 mA mínimo y 850 mA máximo en cada lado, rampas a cero, PWM a 100 Hz, curva lineal
• Válvula de descarga: se desactiva 0,5 s después de que paren las salidas proporcionales
• Recorrido: ±26°; protección IP67; trabaja de -40 a +70 °C
• Conexión: cable de 0,2 m con conector Deutsch DT04-8

Los valores pueden cambiarse con el programa SepSim y el adaptador AISR, que se venden aparte.

Fuente: ficha técnica Faber-Com MAP3, v100, 02/07/19; ficha técnica Faber-Com PMAP3SSAR, 08/03/19.
