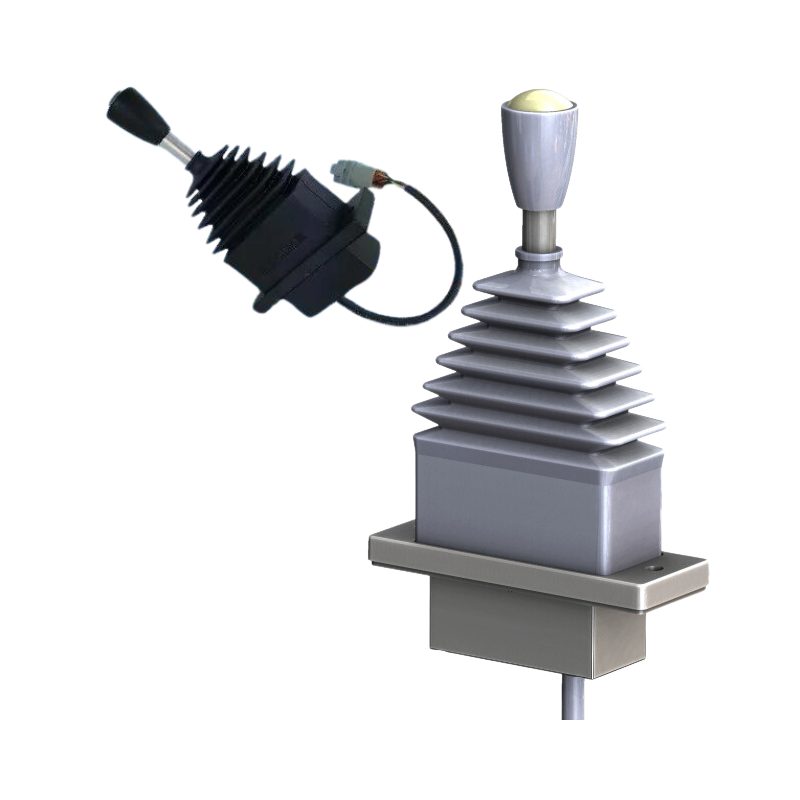

Joystick MAP3 a frizione - marino

Versione speciale del joystick MAP per uso marino, a un asse, con leva (esiste anche la versione a dito, MAP3L). Questa ha frizione: la leva resta nella posizione in cui la lasciamo, invece di tornare al centro.

Legge la posizione con sonde a effetto Hall, senza contatto e senza usura, e comanda direttamente le due bobine di una sezione di un distributore proporzionale, con la corrente controllata ad anello chiuso. Ha inoltre un'uscita digitale per la valvola di scarico, che si attiva quando uno qualsiasi dei lati è azionato, e un'uscita di guasto, che si disattiva in caso di avaria.

• Alimentazione: 12 o 24 V DC
• Taratura di fabbrica: 250 mA minimo e 850 mA massimo su ogni lato, rampe a zero, PWM a 100 Hz, curva lineare
• Valvola di scarico: si disattiva 0,5 s dopo che le uscite proporzionali si fermano
• Corsa: ±26°; protezione IP67; lavora da -40 a +70 °C
• Collegamento: cavo da 0,2 m con connettore Deutsch DT04-8

I valori possono essere modificati con il programma SepSim e l'adattatore AISR, venduti a parte.

Fonte: scheda tecnica Faber-Com MAP3, v100, 02/07/19; scheda tecnica Faber-Com PMAP3SSAR, 08/03/19.
