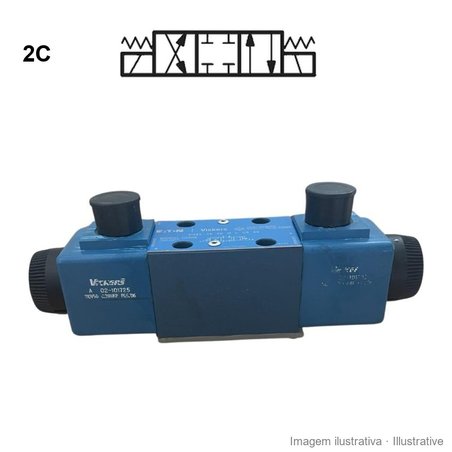

Electroválvula Vickers DG4V-3 (NG6)

La DG4V-3 es la electroválvula direccional de acción directa de Vickers, hoy Danfoss, para montaje sobre placa ISO 4401-03, NG6 (CETOP 3). Es la versión de alto rendimiento, con 350 bar en las líneas de trabajo y puerto T hasta 207 bar con bobinas DC (160 bar con bobinas AC); para circuitos con menos contrapresión en el retorno existe la DG4V-3S.

• Una bobina y muelle de retorno (A): 0A, 2A, 22A, 24A y las versiones L (2AL, 22AL)
• Una bobina con centrado por muelles (B): 0B
• Dos bobinas, tres posiciones (C): 0C, 2C, 3C, 6C, 7C, 8C
• Dos bobinas con retención (N): 2N
• Bobinas en 12 o 24 V DC, 110 V AC y 220 V 50 Hz / 240 V 60 Hz
• 2C a 24 V DC también en versión de conmutación suave, con orificio de 0,8 mm (208)

El número de la corredera define su centro (0 centro abierto, 2 centro cerrado, 6 solo P cerrado, 8 tándem). Compruebe el código completo en la placa de la válvula que va a sustituir.

Fuente: catálogo técnico Vickers 669 Pilot Operated Directional Control Valves, 5/94; ficha de piezas Eaton Vickers DG4V-3, V-VLDI-TP002-E, 03/2009.
