Eletroválvula Vickers DG4V-3 (NG6)

A DG4V-3 é a eletroválvula direcional de ação direta da Vickers, hoje Danfoss, para montagem em placa ISO 4401-03, NG6 (CETOP 3). Esta é a versão de alto desempenho, com 350 bar nas linhas de trabalho e porta T até 207 bar com bobines DC (160 bar com bobines AC); para circuitos com menos contrapressão no retorno existe a DG4V-3S.

• Uma bobine e mola de retorno (A): 0A, 2A, 22A, 24A e as versões L (2AL, 22AL)
• Uma bobine com centragem por molas (B): 0B

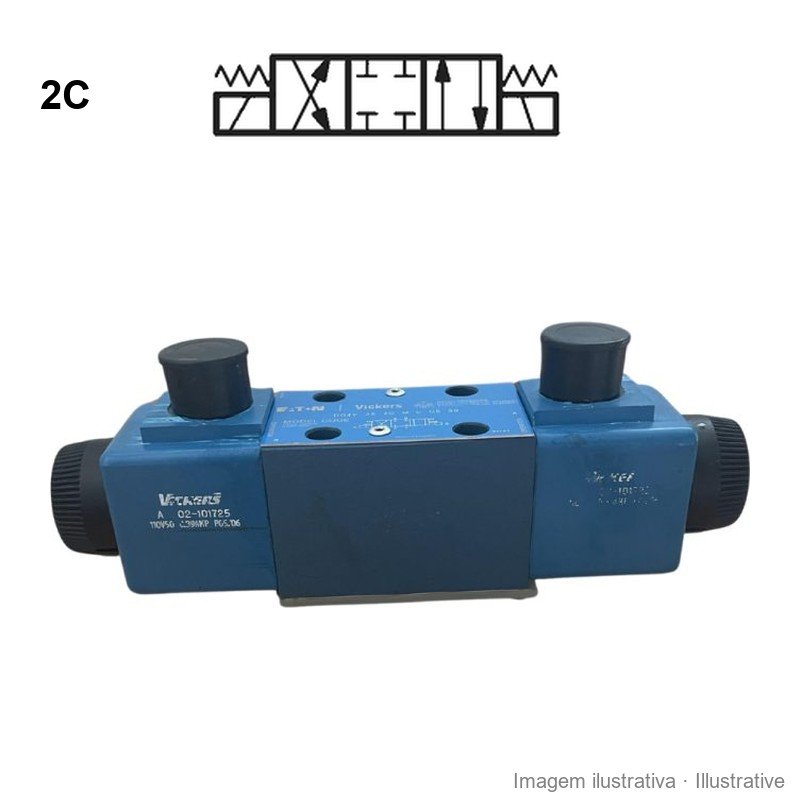

• Duas bobines, três posições (C): 0C, 2C, 3C, 6C, 7C, 8C
• Duas bobines com retenção (N): 2N
• Bobines em 12 ou 24 V DC, 110 V AC e 220 V 50 Hz / 240 V 60 Hz
• 2C a 24 V DC também em versão de comutação suave, com orifício de 0,8 mm (208)

O número do esquema define o centro do carreto (0 centro aberto, 2 centro fechado, 6 só P fechado, 8 tandem). Confirme o código completo na chapa da válvula que vai substituir.

Fonte: catálogo técnico Vickers 669 Pilot Operated Directional Control Valves, 5/94; ficha de peças Eaton Vickers DG4V-3, V-VLDI-TP002-E, 03/2009.
