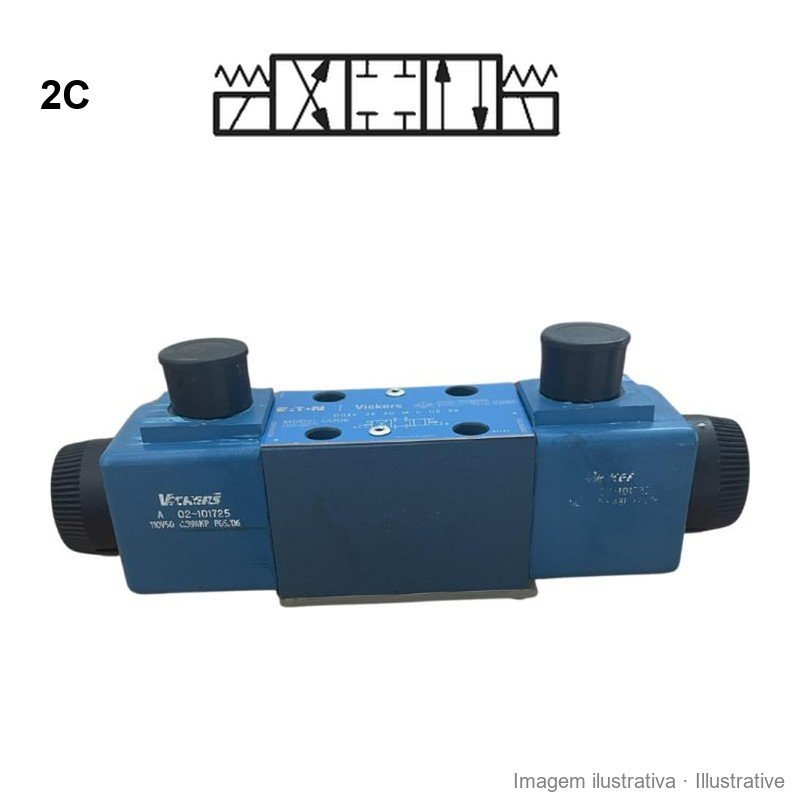

Magnetventil Vickers DG4V-3 (NG6)

Das DG4V-3 ist das direktgesteuerte Magnet-Wegeventil von Vickers, heute Danfoss, für Plattenmontage ISO 4401-03, NG6 (CETOP 3). Dies ist die Hochleistungsausführung, mit 350 bar in den Arbeitsleitungen und Anschluss T bis 207 bar mit DC-Spulen (160 bar mit AC-Spulen); für Kreisläufe mit weniger Gegendruck im Rücklauf gibt es das DG4V-3S.

• Eine Spule und Rückstellfeder (A): 0A, 2A, 22A, 24A und die L-Ausführungen (2AL, 22AL)
• Eine Spule mit Federzentrierung (B): 0B
• Zwei Spulen, drei Stellungen (C): 0C, 2C, 3C, 6C, 7C, 8C
• Zwei Spulen mit Raste (N): 2N
• Spulen in 12 oder 24 V DC, 110 V AC und 220 V 50 Hz / 240 V 60 Hz
• 2C mit 24 V DC auch in Ausführung mit weichem Schalten, mit Blende 0,8 mm (208)

Die Schemanummer legt die Schiebermitte fest (0 offene Mitte, 2 geschlossene Mitte, 6 nur P geschlossen, 8 Tandem). Prüfen Sie den vollständigen Code auf dem Typenschild des zu ersetzenden Ventils.

Quelle: technischer Katalog Vickers 669 Pilot Operated Directional Control Valves, 5/94; Ersatzteilblatt Eaton Vickers DG4V-3, V-VLDI-TP002-E, 03/2009.
