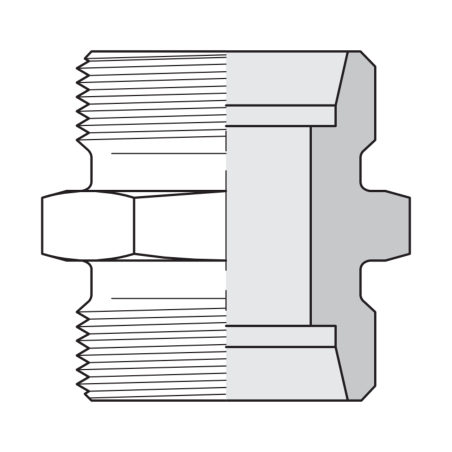

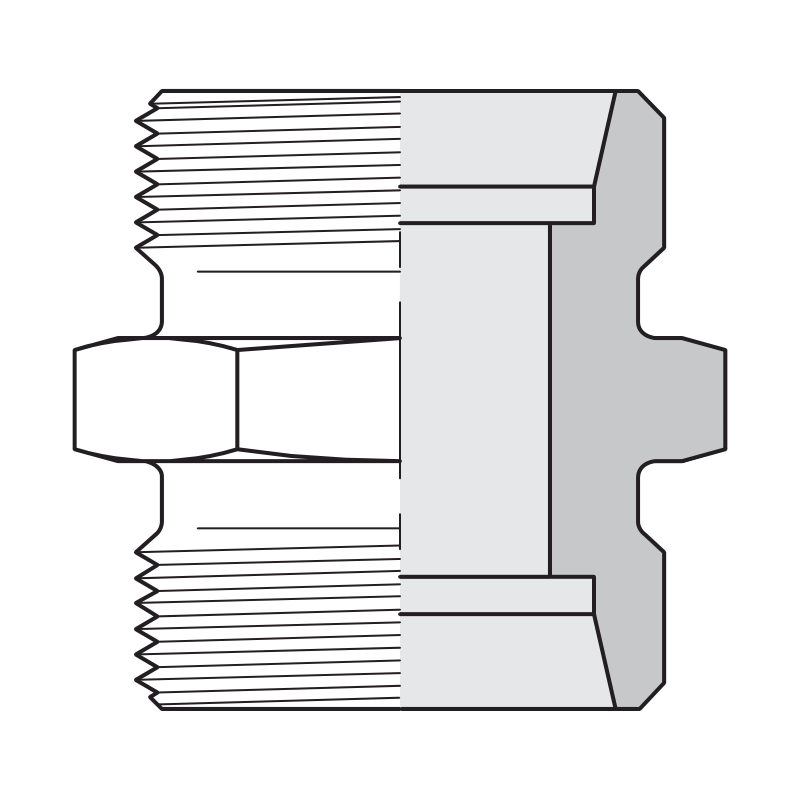

Union tube-tube G

Union droite à deux extrémités pour tube DIN 2353 (ISO 8434-1, cône 24°), chacune à monter avec écrou et bague coupante. Elle relie deux tronçons de tube rigide en ligne, par exemple pour réparer un tube coupé ou prolonger une ligne.

• Séries L (6 à 42 mm) et S (6 à 38 mm)
• Pression nominale selon la fiche VOSS : série L 500 bar jusqu'à 10 mm, 400 bar de 12 à 18 mm et 250 bar de 22 à 42 mm ; série S 800 bar jusqu'à 10 mm, 630 bar de 12 à 16 mm et 420 bar de 20 à 38 mm

Les deux tubes ont le même diamètre et la même série ; pour des tubes de dimensions différentes, ajoutez une réduction KOR. Choisissez selon le diamètre extérieur du tube et la série (L ou S), que l'on reconnaît au filetage de l'écrou : 12L prend un écrou M18x1,5 et 12S un écrou M20x1,5. Vendu corps seul : l'écrou DIN et la bague coupante sont vendus séparément et figurent dans les accessoires de cet article.

Source : catalogue technique VOSS Hydraulic connection technology, version 7004695700/201812/01.
