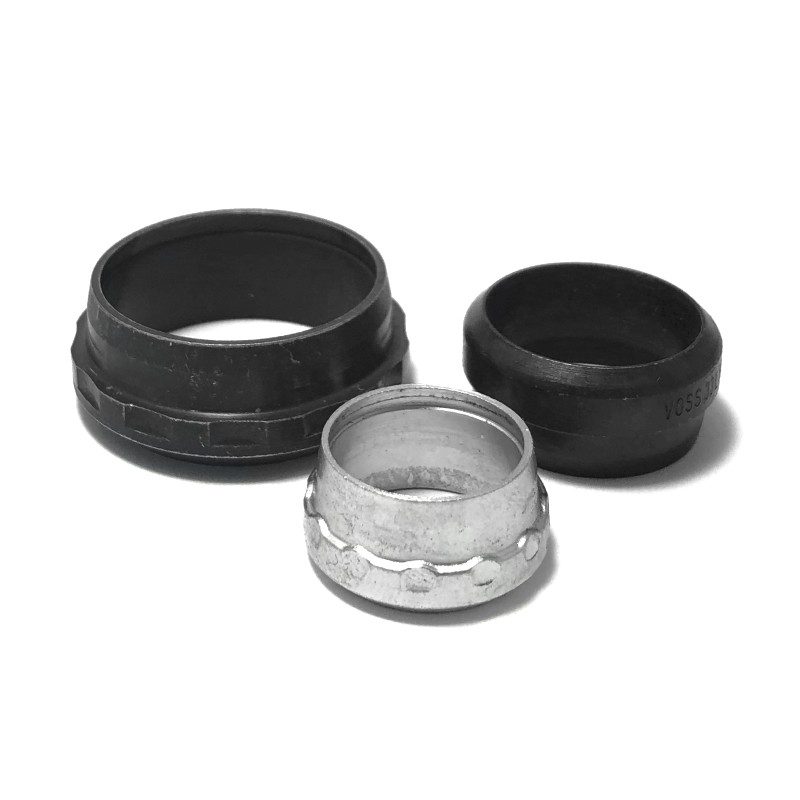

Bague coupante DIN

Bague coupante pour raccords de tube DIN 2353, aujourd'hui ISO 8434-1, à cône 24°. Elle se place sur le tube entre l'écrou et le corps du raccord : au serrage de l'écrou, l'arête de la bague mord la paroi du tube et fait l'étanchéité contre le cône.

• Séries LL (4 et 6 mm), L (6 à 42 mm) et S (6 à 38 mm)
• De 6 à 12 mm, la bague est la même pour les séries L et S
• Pression nominale selon la fiche VOSS : série L 500 bar jusqu'à 10 mm, 400 bar de 12 à 18 mm et 250 bar de 22 à 42 mm ; série S 800 bar jusqu'à 10 mm, 630 bar de 12 à 16 mm et 420 bar de 20 à 38 mm ; série LL 100 bar

Choisissez selon le diamètre extérieur du tube et la série. Une fois serrée, la bague reste fixée sur le tube et ne se remonte pas sur un autre ; lors d'une réparation, recoupez le bout du tube et montez une bague neuve.

Source : catalogue technique VOSS Hydraulic connection technology, version 7004695700/201812/01.
