Doppelkonus DIN

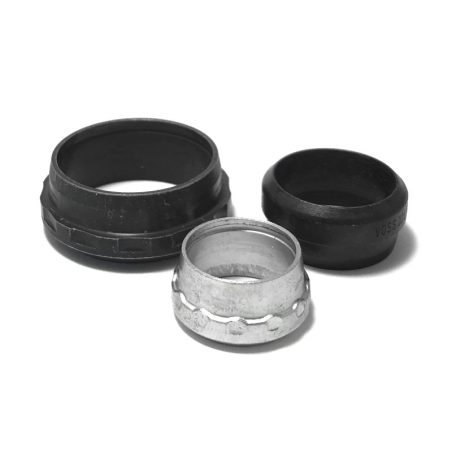

Schneidring für Rohrverschraubungen DIN 2353, heute ISO 8434-1, mit 24°-Konus. Er wird auf dem Rohr zwischen Mutter und Verschraubungskörper montiert: beim Anziehen der Mutter schneidet die Kante des Rings in die Rohrwand und dichtet gegen den Konus.

• Reihen LL (4 und 6 mm), L (6 bis 42 mm) und S (6 bis 38 mm)
• Von 6 bis 12 mm ist der Schneidring für die Reihen L und S gleich
• Nenndruck laut VOSS-Datenblatt: Reihe L 500 bar bis 10 mm, 400 bar von 12 bis 18 mm und 250 bar von 22 bis 42 mm; Reihe S 800 bar bis 10 mm, 630 bar von 12 bis 16 mm und 420 bar von 20 bis 38 mm; Reihe LL 100 bar

Wählen Sie nach Rohr-Außendurchmesser und Reihe. Nach dem Anziehen sitzt der Schneidring fest auf dem Rohr und kann nicht auf ein anderes Rohr übertragen werden; schneiden Sie bei einer Reparatur das Rohrende ab und montieren Sie einen neuen Schneidring.

Quelle: technischer Katalog VOSS Hydraulic connection technology, Version 7004695700/201812/01.
