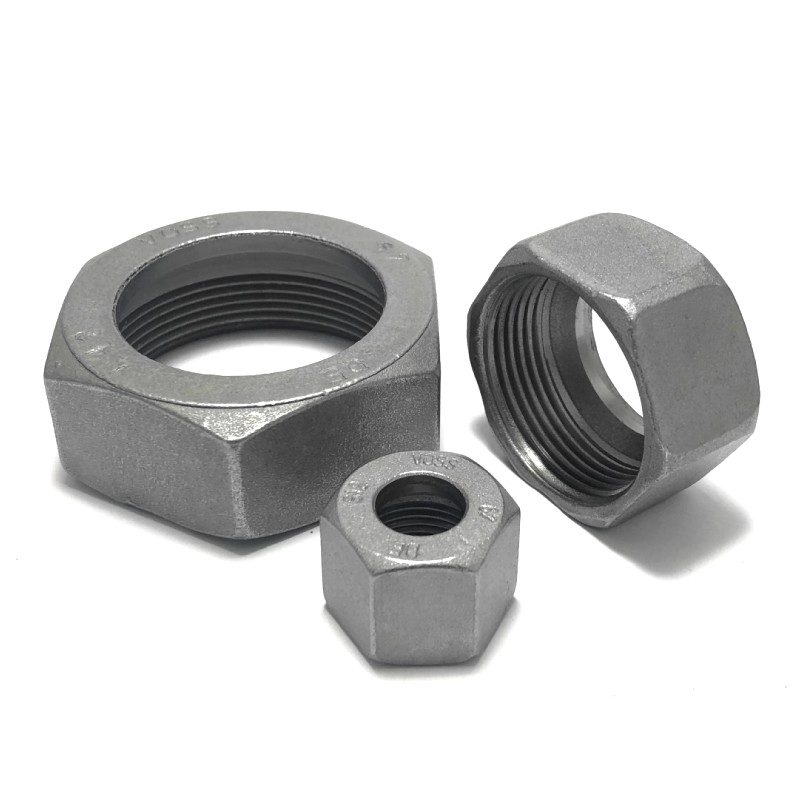

Mutter DIN

Überwurfmutter (DIN 3870) für das Rohrsystem DIN 2353, heute ISO 8434-1. Sie wird vor dem Schneidring auf das Rohr geschoben und drückt beim Anziehen am Verschraubungskörper den Schneidring gegen den 24°-Konus.

• Reihen L (6 bis 42 mm) und S (6 bis 38 mm)
• Das Gewinde ändert sich mit der Reihe: 12L hat M18x1,5 und 12S M20x1,5; 22L und 20S haben dagegen beide M30x2
• Nenndruck laut VOSS-Datenblatt: Reihe L 500 bar bis 10 mm, 400 bar von 12 bis 18 mm und 250 bar von 22 bis 42 mm; Reihe S 800 bar bis 10 mm, 630 bar von 12 bis 16 mm und 420 bar von 20 bis 38 mm

Wählen Sie nach Rohr-Außendurchmesser und Reihe. Messen Sie im Zweifel das Gewinde des Körpers, auf den die Mutter geschraubt wird.

Quelle: technischer Katalog VOSS Hydraulic connection technology, Version 7004695700/201812/01.
