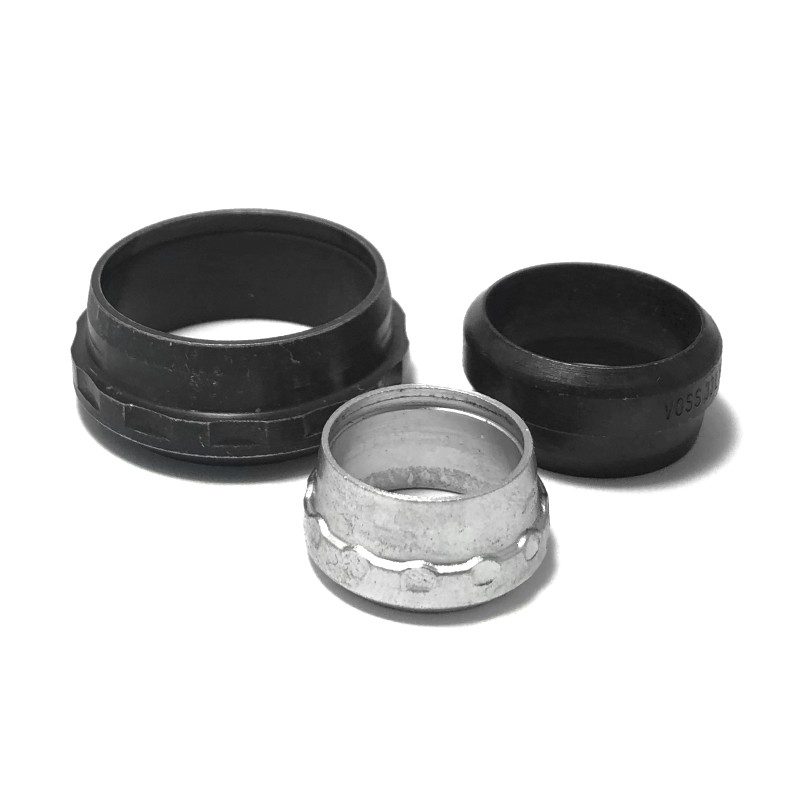

Biconico DIN

Biconico (anello tagliente) per raccordi di tubo DIN 2353, oggi ISO 8434-1, con cono a 24°. Si monta sul tubo tra il dado e il corpo del raccordo: serrando il dado, lo spigolo del biconico morde la parete del tubo e fa tenuta contro il cono.

• Serie LL (4 e 6 mm), L (da 6 a 42 mm) e S (da 6 a 38 mm)
• Da 6 a 12 mm, il biconico è lo stesso per le serie L e S
• Pressione nominale nella scheda VOSS: serie L 500 bar fino a 10 mm, 400 bar da 12 a 18 mm e 250 bar da 22 a 42 mm; serie S 800 bar fino a 10 mm, 630 bar da 12 a 16 mm e 420 bar da 20 a 38 mm; serie LL 100 bar

Scelga in base al diametro esterno del tubo e alla serie. Dopo il serraggio, il biconico resta fissato al tubo e non passa a un altro tubo; in una riparazione, tagli l'estremità del tubo e monti un biconico nuovo.

Fonte: catalogo tecnico VOSS Hydraulic connection technology, versione 7004695700/201812/01.
