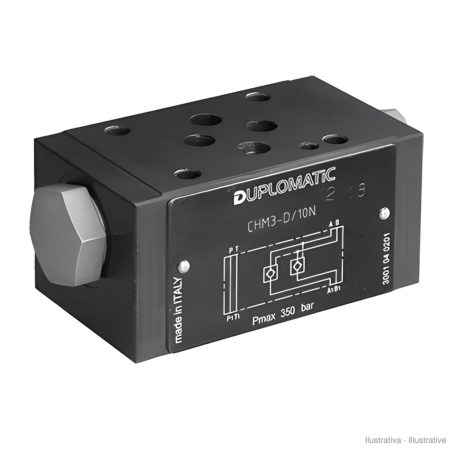

Clapet piloté modulaire Duplomatic CHM3 NG6 (CETOP 3)

Name: Clapet piloté modulaire Duplomatic CHM3 NG6 (CETOP 3)
Brand: Duplomatic
Availability: InStock

153,69 €

Prix TTC, TVA au taux légal en vigueur Livraison en 1 à 5 jours ouvrables.

(124.95 € Hors TVA. TVA à ajouter au taux légal en vigueur.)

Clapet anti-retour piloté modulaire Duplomatic CHM3 pour NG6 (CETOP 3), avec blocage sur A et B, sur A seul ou sur B seul.

CHM3 : CHM3-D/10N - A e B

Quantité

En stock

Êtes-vous un OEM ? Revendeur ? Atelier ?

Obtenez des conditions spéciales

Réf. D.CHM3D

124,95 € HT

Demander une proposition commerciale

Livraison en 1 à 5 jours ouvrés au Portugal continental (articles en stock) ; Espagne 3 jours ouvrés, reste de l’UE 5 jours ouvrés. Délais indicatifs.

Frais de port à partir de 6,15 € au Portugal, 7,38 € en Espagne et 24,60 € dans le reste de l’UE ; gratuits à partir de 100 € HT au Portugal continental, 150 € HT en Espagne et 400 € HT dans le reste de l’UE. Retrait possible dans notre magasin de Leiria.

Retours sous 14 jours, par la poste.

Paiement par Multibanco, MB WAY, carte bancaire, Apple Pay, Google Pay ou virement.

Frais de port

Le CHM3 est une plaque modulaire de clapet piloté qui se monte sous un électrodistributeur NG6 (CETOP 3), sur la surface ISO 4401-03. Il maintient le vérin en position : l'huile qui sort de l'actionneur reste bloquée jusqu'à l'arrivée de la pression de pilotage de l'autre ligne ; dans l'autre sens, le passage est libre.

Pression maximale : 350 bar
Débit maximal : 50 l/min sur les lignes bloquées et 75 l/min sur les lignes libres
Pression d'ouverture du clapet : 3 bar
Rapport entre la pression dans la chambre bloquée et la pression de pilotage : 3,4:1
Joints NBR pour huile minérale ; masse 1,3 kg

Choisissez la version selon la ligne à bloquer : CHM3-D/10N bloque A et B, CHM3-SA/10N seulement A et CHM3-SB/10N seulement B. L'étanchéité sur l'embase se fait par 4 joints toriques 2037 (9,25x1,78).

Source : catalogue technique Duplomatic CHM3, version 65 251/123 ED.
