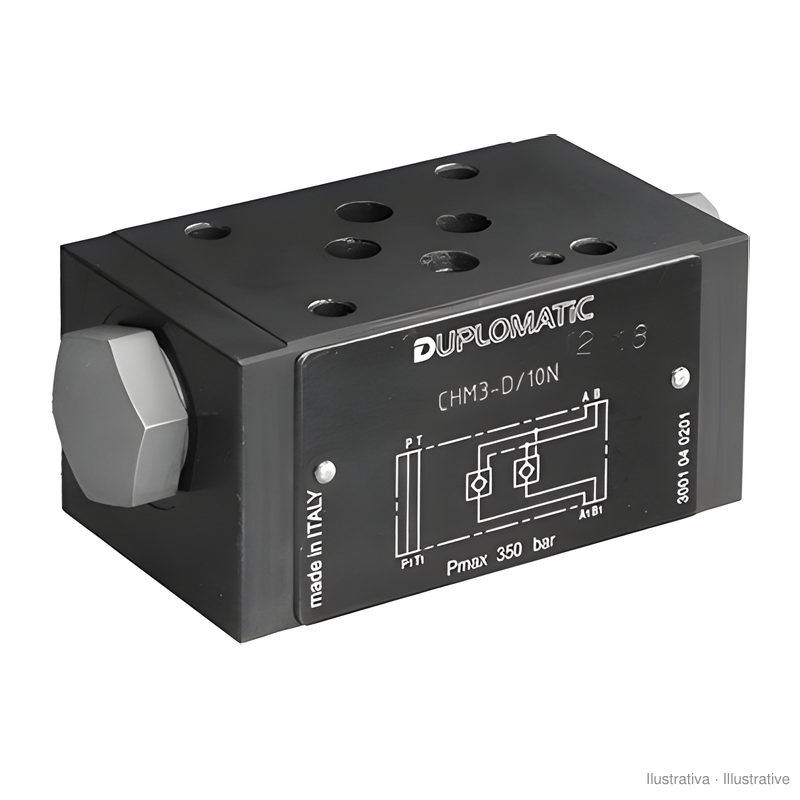

Entsperrbares Zwischenplatten-Rückschlagventil Duplomatic CHM3 NG6 (CETOP 3)

Name: Entsperrbares Zwischenplatten-Rückschlagventil Duplomatic CHM3 NG6 (CETOP 3)
Brand: Duplomatic
Availability: InStock

153,69 €

Preis inkl. gesetzlicher MwSt. Lieferzeit je nach Zielland.

(124.95 € Ohne MwSt. Es gilt die gesetzliche MwSt.)

Entsperrbares Zwischenplatten-Rückschlagventil Duplomatic CHM3 für NG6 (CETOP 3), mit Rückschlag in A und B, nur in A oder nur in B.

CHM3: CHM3-D/10N - A e B

Menge

Auf Lager

Sind Sie Hersteller, Händler oder Werkstatt?

Sonderkonditionen erhalten

Art.-Nr. D.CHM3D

124,95 € zzgl. MwSt.

Angebot anfordern

Lieferung in 1 bis 5 Werktagen in Festland-Portugal (Artikel auf Lager); Spanien 3 Werktage, übrige EU 5 Werktage. Die Zeiten sind Schätzungen.

Versand ab 6,15 € in Portugal, 7,38 € in Spanien und 24,60 € in der übrigen EU; versandkostenfrei ab 100 € + MwSt. in Festland-Portugal, 150 € + MwSt. in Spanien und 400 € + MwSt. in der übrigen EU. Sie können auch in unserem Geschäft in Leiria abholen.

Rückgabe innerhalb von 14 Tagen, per Post.

Zahlung per Multibanco, MB WAY, Karte, Apple Pay, Google Pay oder Überweisung.

Versandkosten

Die CHM3 ist eine Modulplatte mit entsperrbarem Rückschlagventil, die unter einem Magnetventil NG6 (CETOP 3) auf der Fläche ISO 4401-03 montiert wird. Sie dient dazu, den Zylinder in einer Position zu halten: das aus dem Verbraucher austretende Öl bleibt gesperrt, bis Steuerdruck von der anderen Leitung ankommt; in der Gegenrichtung fließt es frei.

Maximaldruck: 350 bar
Maximaler Volumenstrom: 50 l/min in den Leitungen mit Rückschlag und 75 l/min in den freien Leitungen
Öffnungsdruck des Rückschlagventils: 3 bar
Verhältnis zwischen dem Druck in der gesperrten Kammer und dem Steuerdruck: 3,4:1
Dichtungen NBR für Mineralöl; Gewicht 1,3 kg

Wählen Sie die Ausführung nach der zu sperrenden Leitung: CHM3-D/10N sperrt A und B, CHM3-SA/10N nur A und CHM3-SB/10N nur B. Die Abdichtung zur Platte erfolgt mit 4 O-Ringen 2037 (9,25x1,78).

Quelle: technischer Katalog Duplomatic CHM3, Version 65 251/123 ED.
