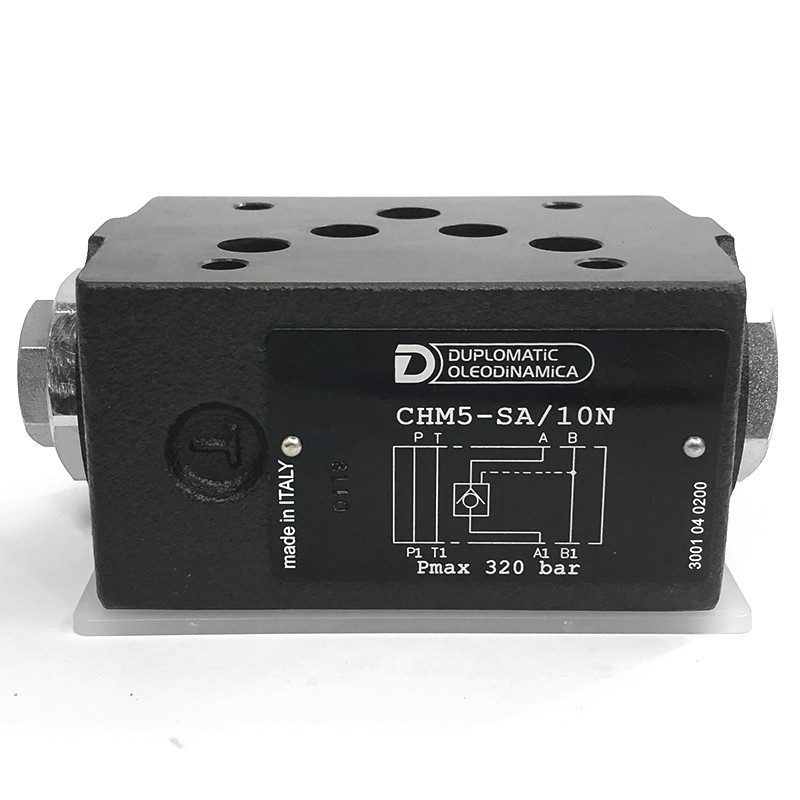

Clapet piloté modulaire NG10 (CETOP 5) Duplomatic CHM5-SA, sur la ligne A

Name: Clapet piloté modulaire NG10 (CETOP 5) Duplomatic CHM5-SA, sur la ligne A
Brand: Duplomatic
Availability: InStock

300,51 €

Prix TTC, TVA au taux légal en vigueur Livraison en 1 à 5 jours ouvrables.

(244.32 € Hors TVA. TVA à ajouter au taux légal en vigueur.)

Clapet anti-retour piloté Duplomatic CHM5-SA, modulaire NG10 (CETOP 5), qui bloque l'actionneur sur la ligne A seulement, jusqu'à 320 bar et 120 l/min.

Duplomatic DS5 : CHM5-SA/10

Quantité

En stock

Êtes-vous un OEM ? Revendeur ? Atelier ?

Obtenez des conditions spéciales

Réf. D.CHM5SA

244,32 € HT

Demander une proposition commerciale

Livraison en 1 à 5 jours ouvrés au Portugal continental (articles en stock) ; Espagne 3 jours ouvrés, reste de l’UE 5 jours ouvrés. Délais indicatifs.

Frais de port à partir de 6,15 € au Portugal, 7,38 € en Espagne et 24,60 € dans le reste de l’UE ; gratuits à partir de 100 € HT au Portugal continental, 150 € HT en Espagne et 400 € HT dans le reste de l’UE. Retrait possible dans notre magasin de Leiria.

Retours sous 14 jours, par la poste.

Paiement par Multibanco, MB WAY, carte bancaire, Apple Pay, Google Pay ou virement.

Frais de port

Clapet piloté modulaire à monter sous l'électrodistributeur NG10 (CETOP 5, ISO 4401-05). Dans la version SA, le clapet est sur la ligne A seulement : l'huile ne peut pas sortir du côté A du vérin tant qu'il n'y a pas de pression sur la ligne B, qui ouvre le clapet par pilotage. La ligne B passe librement.

Pression maximale : 320 bar
Débit maximal : 120 l/min
Rapport de pilotage : 2,3:1 ; rapport de décompression : 14,9:1
Pression d'ouverture du clapet : 2 bar
Poids : 1,9 kg

Il s'utilise quand la charge tire dans un seul sens, par exemple sur un vérin vertical. Vérifiez sur le schéma quelle ligne porte la charge.

Source : catalogue technique Duplomatic CHM5, version 65 360/110 ED.
