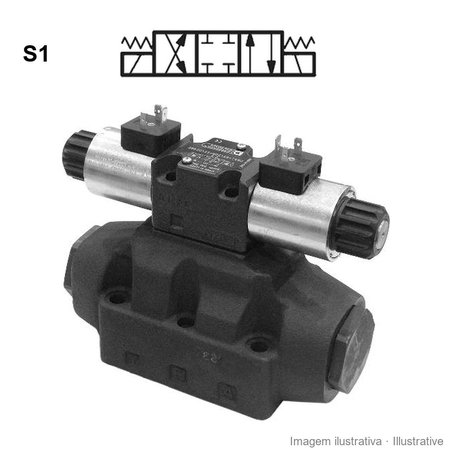

Électrovalve pilotée Duplomatic DSP7 (NG16), tiroir S1
search
  • Électrovalve pilotée Duplomatic DSP7 (NG16), tiroir S1

Électrovalve pilotée Duplomatic DSP7 (NG16)

* Prix sur demande *
Prix TTC, TVA au taux légal en vigueur

Électrovalve directionnelle pilotée Duplomatic DSP7, NG16 (CETOP 7), jusqu'à 300 l/min et 350 bar, commandée par une électrovalve NG6.

Commande : 2 bobines, 3 positions (4/3)
Tiroir : S1
Courant : DC
Tension : 24 V
Options : Pilotage et drain externes (EE)
Quantité
Produit disponible avec d'autres options

Êtes-vous un OEM ? Revendeur ? Atelier ?

Obtenez des conditions spéciales

Réf. D.DSP7S1D24

Demander une proposition commerciale

Livraison en 1 à 5 jours ouvrés au Portugal continental (articles en stock) ; Espagne 3 jours ouvrés, reste de l’UE 5 jours ouvrés. Délais indicatifs.

Frais de port à partir de 6,15 € au Portugal, 7,38 € en Espagne et 24,60 € dans le reste de l’UE ; gratuits à partir de 123 € TTC au Portugal continental, 184,50 € TTC en Espagne et 492 € TTC dans le reste de l’UE. Retrait possible dans notre magasin de Leiria.

Retours sous 14 jours, par la poste.

Paiement par Multibanco, MB WAY, carte bancaire, Apple Pay, Google Pay ou virement.

Frais de port

La DSP7 est un distributeur 4 voies piloté hydrauliquement, avec face de pose ISO 4401-07, NG16 (CETOP 7), commandé par une électrovalve pilote ISO 4401-03, NG6 (CETOP 3).

  • Débit maximal : 300 l/min ; pression maximale en P, A et B : 350 bar
  • Tiroirs de la liste : S1, S2, S3 et S4 (2 bobines, 3 positions), TA et SA3 (1 bobine)
  • Bobines 12 ou 24 V DC
  • EE : pilotage et drainage externes ; II : pilotage et drainage internes ; CI : pilotage interne avec valve de contre-pression et drainage interne
  • D : contrôle de la vitesse de commutation du tiroir principal
  • Pression en T : jusqu'à 250 bar avec drainage externe, 210 bar avec drainage interne (DC)

Avec les tiroirs qui relient P à T au repos, comme S2 et S4, le pilotage interne demande la valve de contre-pression (version CI). Vérifiez le tiroir, le pilotage et le drainage de la valve montée.

Source : catalogue technique Duplomatic DSP7, version 41 420/116 ED.

D.DSP7S1D24

Fiche technique

Interface CETOP
NG16 (CETOP 7)

Références spécifiques

MPN
DSP7S1D24

1 autre produit dans la même catégorie :

Déjà vus

Êtes-vous un OEM ? Revendeur ? Atelier ?

Obtenez des conditions spéciales

Toutes les options de cet article (10)

Les prix incluent la TVA au taux légal en vigueur

Description
Référence
Disponibilité
Prix
2 bobines, 3 positions (4/3) - S1 - DC - 12 V - Pilotage et drain externes (EE)
D.DSP7S1D12
Sur demande
2 bobines, 3 positions (4/3) - S1 - DC - 24 V - Pilotage et drain externes (EE)
D.DSP7S1D24
Sur demande
2 bobines, 3 positions (4/3) - S2 - DC - 24 V - Pilotage et drain externes (EE)
D.DSP7S2D24
Sur demande
2 bobines, 3 positions (4/3) - S2 - DC - 24 V - Pilotage interne avec clapet de contre-pression, drain interne (CI)
D.DSP7S2CID24
Dernières unités
2 bobines, 3 positions (4/3) - S3 - DC - 24 V - Pilotage et drain externes (EE)
D.DSP7S3D24
Sur demande
2 bobines, 3 positions (4/3) - S4 - DC - 24 V - Pilotage et drain externes (EE)
D.DSP7S4D24
Dernières unités
2 bobines, 3 positions (4/3) - S4 - DC - 24 V - Pilotage et drain internes (II)
D.DSP7S4IID24
Sur demande
2 bobines, 3 positions (4/3) - S4 - DC - 24 V - Pilotage interne avec clapet de contre-pression, drain interne (CI)
D.DSP7S4CID24
Sur demande
1 bobine, 2 positions (4/2) - SA3 - DC - 24 V - Pilotage et drain externes (EE) + Contrôle de la vitesse de commutation (D)
D.DSP7SA3DD24
Dernières unités
1 bobine, 2 positions (4/2) - TA - DC - 24 V - Pilotage et drain externes (EE)
D.DSP7TAD24
Sur demande
