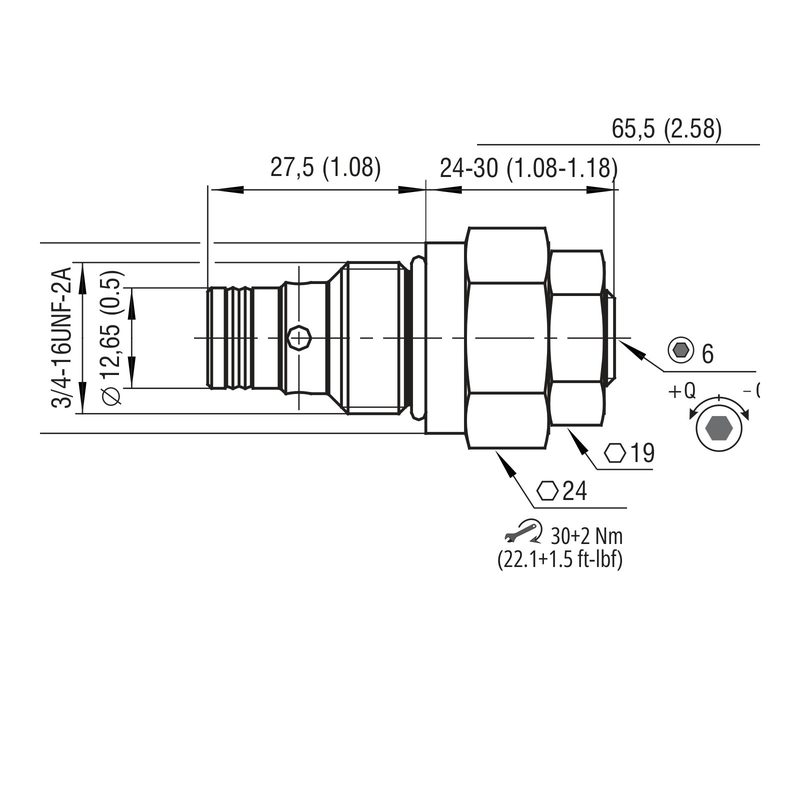

Valve à pointeau CAV8-2 (20 l/min) : ST21A-A2/L20S-A

Valve à pointeau en cartouche, à visser dans une cavité 3/4-16 UNF (C-8-2), qui règle le débit dans les deux sens. Cette version n'a pas de clapet de by-pass (c'est la ST2C1A) et se règle avec une clé six pans de 6, sans capuchon. Le réglage est fin, linéaire et doux, et peut être bloqué par le contre-écrou.

• Débit maximal : 20 l/min
• Pression maximale : 320 bar
• Joints en NBR, de -30 à +100 °C
• Zinguée, 240 h au brouillard salin (ISO 9227)
• Couple de serrage de la cartouche : 30 Nm ; poids : 0,2 kg

Attention : après avoir desserré le contre-écrou, la vis ne doit être tournée que jusqu'au repère rouge. Au-delà, la valve peut sortir complètement et laisser fuir l'huile.

Source : fiche technique Argo-Hytos ST2(C)1A-A2, HA 5133, 11/2023.
