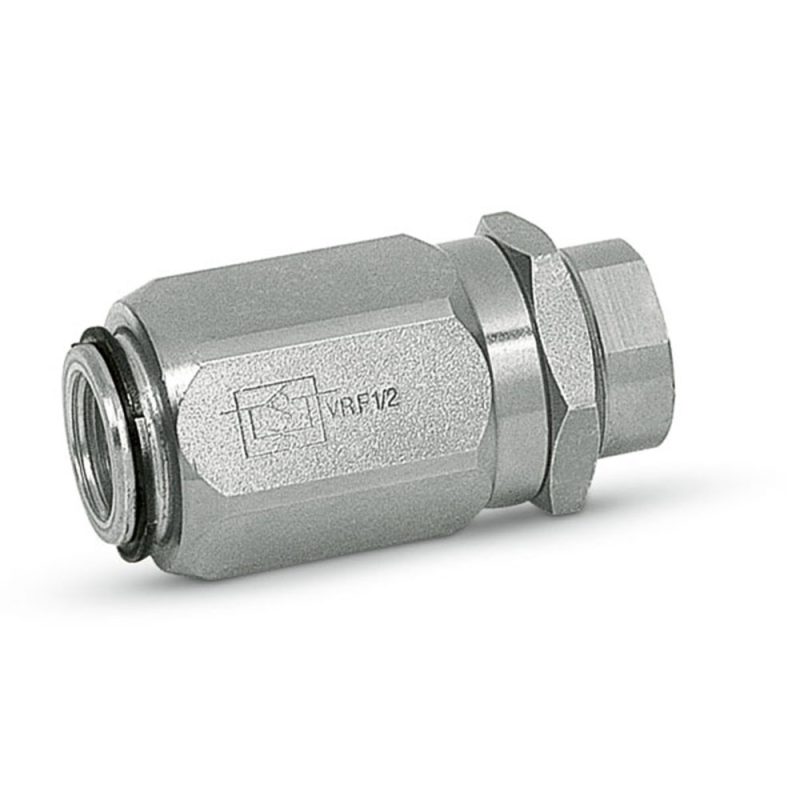

Limiteur de débit unidirectionnel Marchesini VRF

Le VRF règle la vitesse d'un actionneur dans un seul sens ; dans l'autre sens, l'huile passe librement par un clapet qui s'ouvre à 0,5 bar. V se raccorde à l'alimentation et C à l'actionneur : le débit est réglé de C vers V. Si l'actionneur a un clapet piloté, le VRF se monte entre l'actionneur et ce clapet.

Le réglage se fait en tournant la douille extérieure et se bloque avec la bague de blocage, pour que les vibrations ne le dérèglent pas.

• 1/4" (V0540) : 20 l/min, 300 bar
• 3/8" (V0550) : 45 l/min, 300 bar
• 1/2" (V0560) : 70 l/min, 300 bar
• 3/4" (V0570) : 110 l/min, 250 bar
• 1" (V0580) : 160 l/min, 250 bar
• 1.1/4" (V0578) : 210 l/min, 230 bar
• 1.1/2" (V0579) : 280 l/min, 230 bar

Il n'est pas compensé : le débit dépend de la pression et de la viscosité de l'huile.

Source : catalogue général Oleodinamica Marchesini 2018; catalogue technique Oleodinamica Marchesini, section Flow regulator valves.
