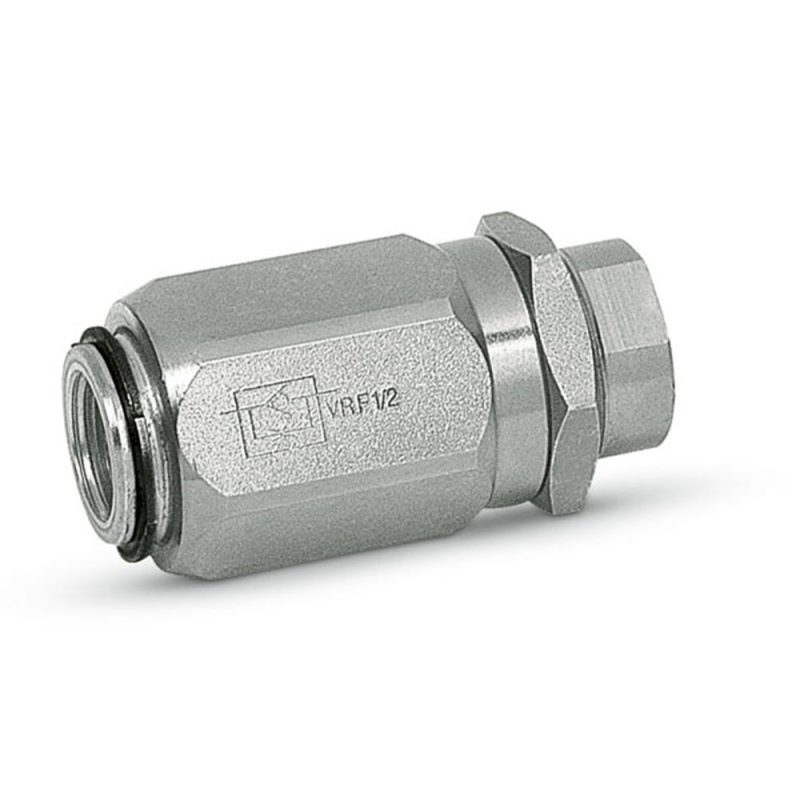

Strozzatore unidirezionale Marchesini VRF

Il VRF regola la velocità di un attuatore in un solo senso; nel senso opposto l'olio passa libero attraverso una non ritorno che apre a 0,5 bar. Si collega V all'alimentazione e C all'attuatore: la portata è regolata da C verso V. Se l'attuatore ha una valvola di blocco pilotata, il VRF si monta tra l'attuatore e tale valvola.

La regolazione si fa ruotando la boccola esterna e si blocca con l'anello di bloccaggio, perché non si sreguli con le vibrazioni.

• 1/4" (V0540): 20 l/min, 300 bar
• 3/8" (V0550): 45 l/min, 300 bar
• 1/2" (V0560): 70 l/min, 300 bar
• 3/4" (V0570): 110 l/min, 250 bar
• 1" (V0580): 160 l/min, 250 bar
• 1.1/4" (V0578): 210 l/min, 230 bar
• 1.1/2" (V0579): 280 l/min, 230 bar

Non è compensato: la portata dipende dalla pressione e dalla viscosità dell'olio.

Fonte: catalogo generale Oleodinamica Marchesini 2018; catalogo tecnico Oleodinamica Marchesini, sezione Flow regulator valves.
