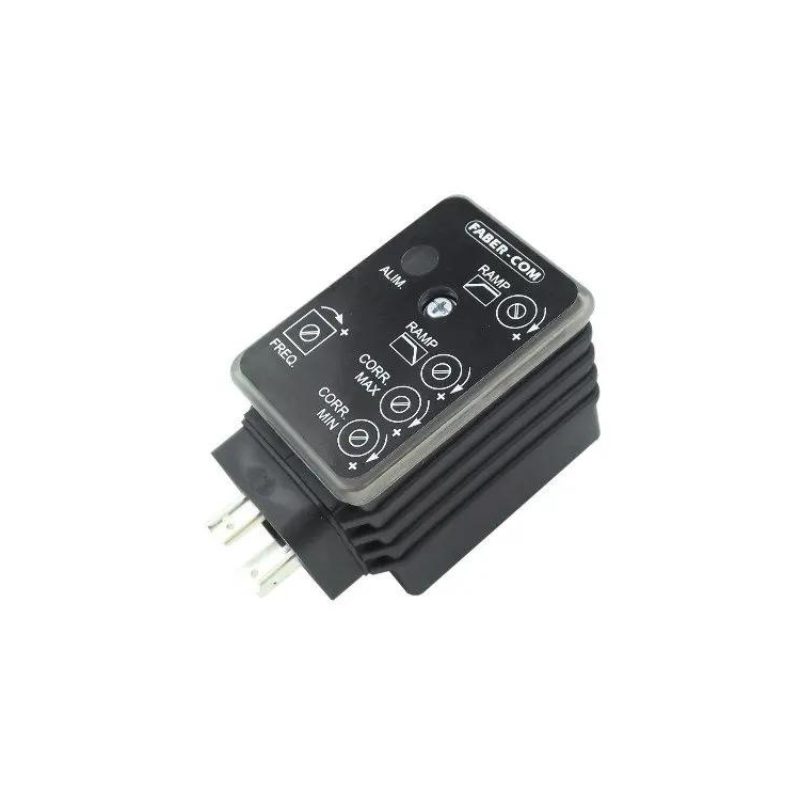

Regulador PWM VPC em ficha DIN 43650

O VPC é um regulador eletrónico para comandar uma válvula proporcional em malha aberta. A eletrónica está dentro da própria ficha DIN 43650, que encaixa na bobine: válvula e regulador ficam num só conjunto, sem carta no quadro.

A corrente na bobine é proporcional ao sinal de referência, que pode vir de um potenciómetro, de um joystick ou de um PLC. Na frente há potenciómetros de afinação para a corrente mínima e máxima, as rampas de subida e de descida (independentes) e a frequência do PWM, e um LED de alimentação.

• Alimentação: 12 ou 24 V DC ±10%, conforme a versão
• Sinal de referência: 0-10 V (impedância de entrada de 100 kΩ)
• Corrente máxima de saída: 2,5 A
• Rampas: 0 a 3 s (0,1 a 10 s na versão G)
• PWM: 120 Hz, ajustável de 50 a 400 Hz
• Temperatura de trabalho: -10 a +50 °C; proteção IP65

Antes de encomendar, confirme a tensão da máquina e a corrente da bobine.

Fonte: ficha técnica Faber-Com VPC, versão 1.02, fevereiro de 2011.
