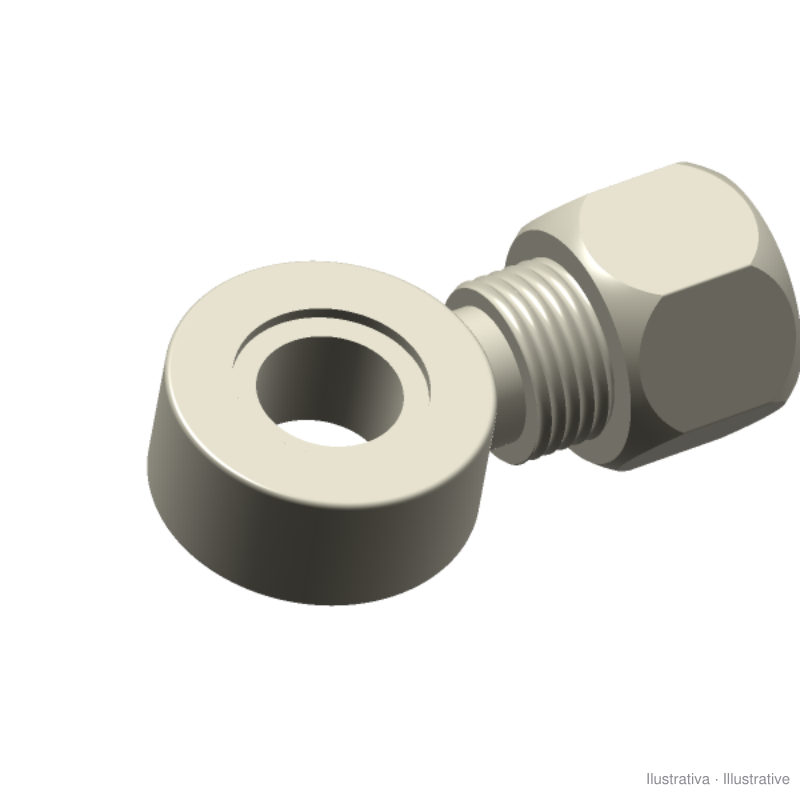

Banjo Marchesini ODO con tuerca y anillo 1/2" x 15L (R1300)

Banjo orientable 360°, con tuerca y anillo de corte, de Oleodinamica Marchesini (tipo ODO), para montar una válvula de la serie DIN 2353 directamente en el cilindro. El tubo de 15 mm entra en la boca de la válvula y el banjo se fija en la entrada del cilindro con un tornillo hueco de 1/2".

• Código Marchesini: R1300 (ODO 1/2" x 15L)
• Agujero del banjo: Ø21,2 mm, para tornillo de 1/2"
• Tubo: Ø15 mm, serie L
• Longitud (L): 44,5 mm
• Material: acero cincado
• Presión de trabajo: 280 bar (rotura 780 bar)

Compruebe la rosca del tornillo hueco en el cilindro y la medida del tubo de la válvula antes de hacer el pedido.

Fuente: catálogo técnico Oleodinamica Marchesini, sección 16 Fittings for valves mounting, 2006.
