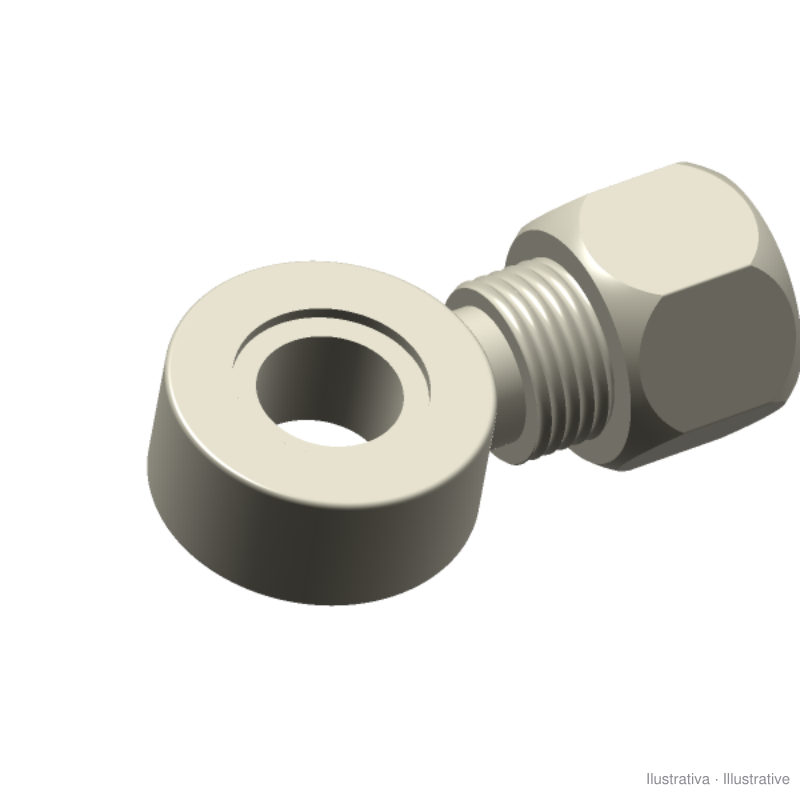

Banjo Marchesini ODO avec écrou et bague 1/2" x 15L (R1300)

Banjo orientable sur 360°, avec écrou et bague coupante, d'Oleodinamica Marchesini (type ODO), pour monter une valve de la série DIN 2353 directement sur le vérin. Le tube de 15 mm entre dans l'orifice de la valve et le banjo se fixe sur l'orifice du vérin avec une vis creuse de 1/2".

• Code Marchesini : R1300 (ODO 1/2" x 15L)
• Alésage du banjo : Ø21,2 mm, pour vis de 1/2"
• Tube : Ø15 mm, série L
• Longueur (L) : 44,5 mm
• Matériau : acier zingué
• Pression de service : 280 bar (éclatement 780 bar)

Vérifiez le filetage de la vis creuse sur le vérin et la dimension du tube de la valve avant de commander.

Source : catalogue technique Oleodinamica Marchesini, section 16 Fittings for valves mounting, 2006.
