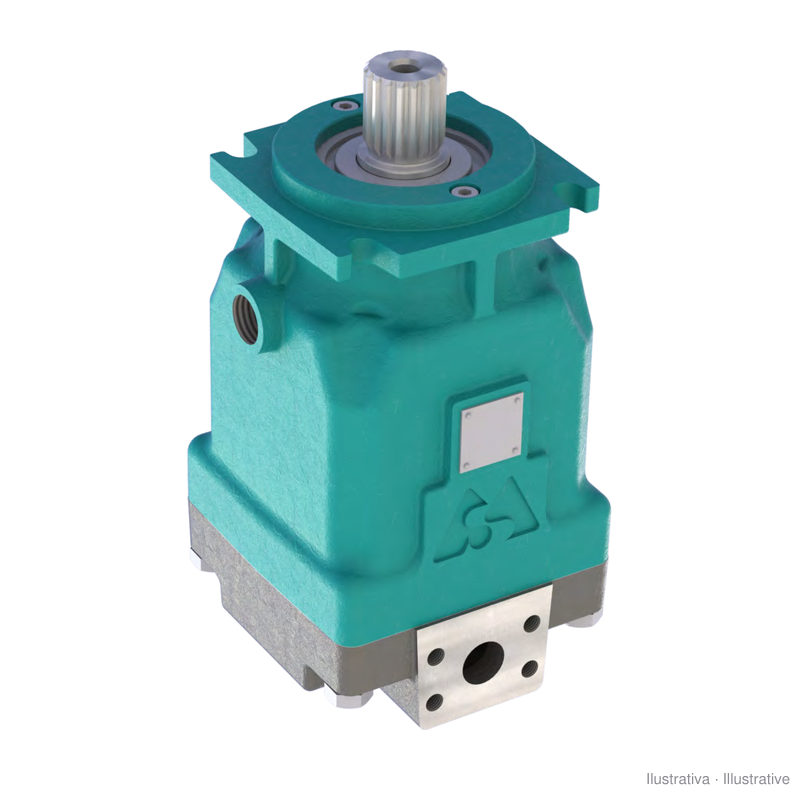

Motor de pistones M+S MAP100, brida SAE-C (4C) o ISO (4M)

Los MAP de M+S Hydraulic son motores de pistones axiales de plato inclinado, con cilindrada fija. La construcción es pesada: carcasa de fundición, eje templado, rodamientos de rodillos radial y axial y bloque de cilindros de acero templado. Según el fabricante, el par de arranque se acerca al de un motor de eje inclinado, con menos pulsación y vibración en marcha.

Las combinaciones de este artículo son de la carcasa MAP100 (63, 71, 75, 92 y 100 cm³/rev), con brida 4C (SAE-C, 4 taladros) o 4M (ISO 3019-2, 4 taladros). Datos de la ficha: 350 bar en continuo, 420 bar intermitente, hasta 3500 rpm y 550 Nm. En el código, T indica conexiones laterales dobles, E conexiones traseras y V juntas FKM; DARF350 reúne válvulas anticavitación, limitadora a 350 bar y de barrido.

La ficha indica como aplicaciones la maquinaria agrícola y de obra vial, la minería, el accionamiento de ventiladores y de giros y las transmisiones hidrostáticas.

El motor necesita siempre un drenaje conectado al tanque y debe llenarse de aceite antes de arrancar.

Fuente: catálogo técnico M+S Hydraulic Axial Piston Motors and Pumps (MAP/PAP), versión 1.4g, abril de 2018.
