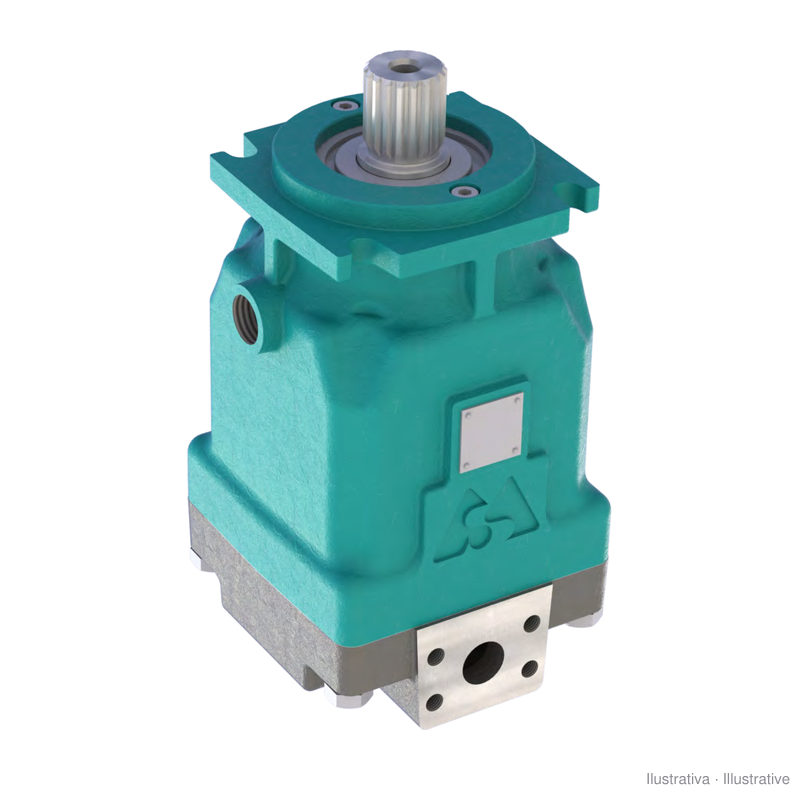

Motor de pistões M+S MAP100, flange SAE-C (4C) ou ISO (4M)

Os MAP da M+S Hydraulic são motores de pistões axiais de prato inclinado, com cilindrada fixa. A construção é pesada: corpo em ferro fundido, veio temperado, rolamento de rolos radial e axial e bloco de cilindros em aço temperado. Segundo o fabricante, o binário de arranque fica perto do de um motor de eixo inclinado, com menos pulsação e vibração em trabalho.

As combinações deste artigo são da carcaça MAP100 (63, 71, 75, 92 e 100 cm³/rot), com flange 4C (SAE-C, 4 furos) ou 4M (ISO 3019-2, 4 furos). Dados da ficha: 350 bar em contínuo, 420 bar intermitente, até 3500 rpm e 550 Nm. No código, T indica ligações laterais duplas, E ligações traseiras e V vedantes FKM; DARF350 junta válvulas anti-cavitação, limitadora a 350 bar e de lavagem.

A ficha aponta como aplicações as máquinas agrícolas e de construção de estradas, a mineração, o acionamento de ventiladores e de rotações e as transmissões hidráulicas.

O motor precisa sempre de um dreno ligado ao tanque e tem de estar cheio de óleo antes de arrancar.

Fonte: catálogo técnico M+S Hydraulic Axial Piston Motors and Pumps (MAP/PAP), versão 1.4g, abril de 2018.
