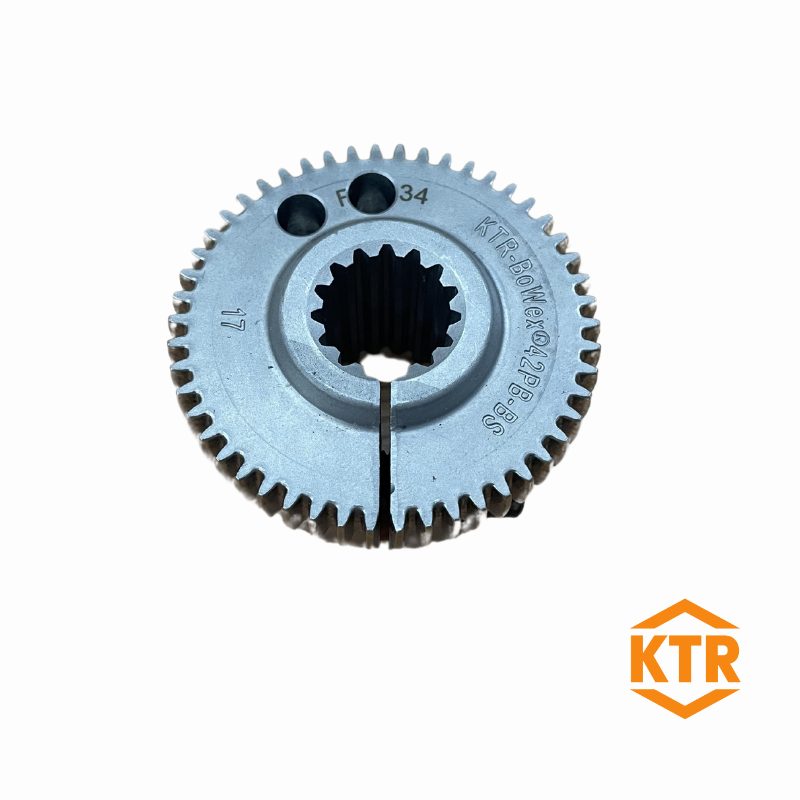

Cubos de acero KTR BOWEX mecanizados y estriados

Cubos de acero para acoplamientos de dientes KTR BOWEX, con el agujero ya hecho, para montar en el eje de la bomba o del motor. Encajan en el manguito BOWEX del mismo tamaño o, en los acoplamientos para motor diésel, en la brida FLE-PA.

• Estriados SAE: 16/32 DP (de 9 a 33 dientes), 12/24 DP (17 dientes) y 8/16 DP (13 y 17 dientes), en cubos de apriete y casquillos (designaciones KTR PH-S, PB-S, PB-BS, PA-S, PD-S, PE-S, PS-S, PK-S y PQ-C).
• Estriados DIN: DIN 5480 (30x2, 35x2, 40x2 y 50x2), DIN 5482 (17x14) y DIN 5462 (8x32x36).
• Agujero cilíndrico con chavetero: Ø10, Ø19H7, Ø28H7, Ø31,75 (SAE C) y Ø45.
• Agujero piloto para mecanizar (Ø22H9, Ø26H9 y Ø31H9) y cubo sin agujero.

Cada opción indica el tamaño BOWEX, el tipo de agujero y la referencia. Compruebe el estriado del eje (número de dientes y paso, o la norma DIN) y el tamaño del acoplamiento antes de pedir.

Fuente: catálogo técnico KTR BoWex, 2011.
