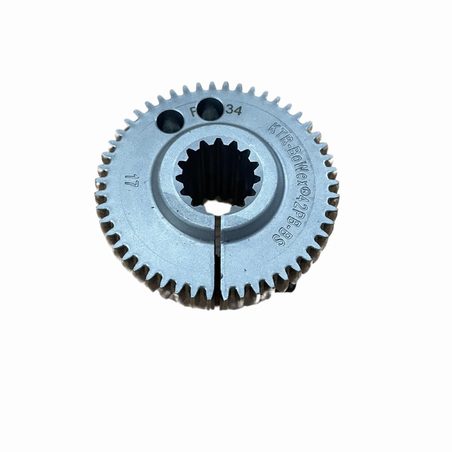

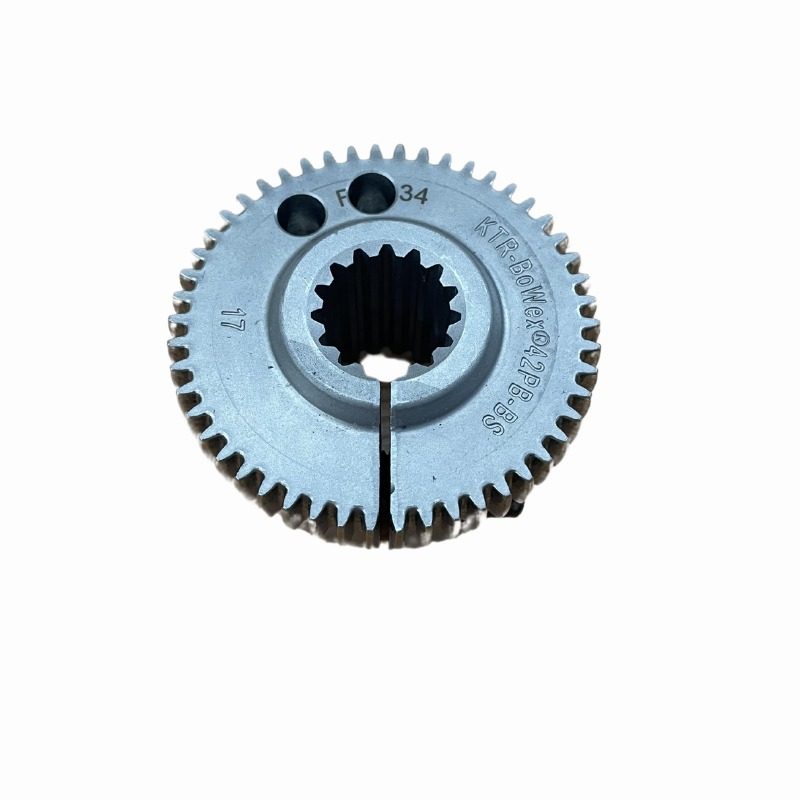

Cubos de aço KTR BOWEX maquinados e estriados

Cubos de aço para acoplamentos de dentes KTR BOWEX, já com o furo feito, para montar no veio da bomba ou do motor. Encaixam na manga BOWEX do mesmo tamanho ou, nos acoplamentos para motor diesel, na flange FLE-PA.

• Estriados SAE: 16/32 DP (de 9 a 33 dentes), 12/24 DP (17 dentes) e 8/16 DP (13 e 17 dentes), em cubos de aperto e casquilhos (designações KTR PH-S, PB-S, PB-BS, PA-S, PD-S, PE-S, PS-S, PK-S e PQ-C).
• Estriados DIN: DIN 5480 (30x2, 35x2, 40x2 e 50x2), DIN 5482 (17x14) e DIN 5462 (8x32x36).
• Furo cilíndrico com escatel: Ø10, Ø19H7, Ø28H7, Ø31,75 (SAE C) e Ø45.
• Furo piloto para maquinar (Ø22H9, Ø26H9 e Ø31H9) e cubo sem furo.

Cada opção diz o tamanho BOWEX, o tipo de furo e a referência. Confirme o estriado do veio (número de dentes e passo, ou a norma DIN) e o tamanho do acoplamento antes de encomendar.

Fonte: catálogo técnico KTR BoWex, 2011.
