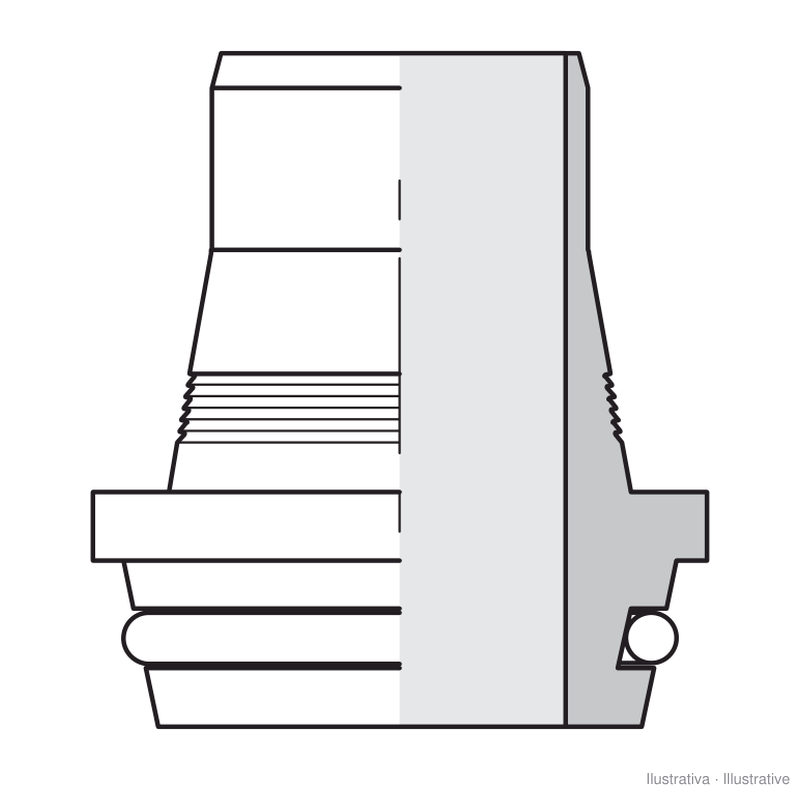

Conexão conformada BV-10 para tubo da série S

No sistema BV-10 da VOSS, a ponta do tubo é rebordada com ferramenta própria e veda no cone de 24° dos corpos DIN 2353 (ISO 8434-1) através de um cone com o-ring, preso por anel de aperto e porca, em vez do bicone de corte.

• Série S (pesada), indicada por diâmetro exterior x parede do tubo: 16x2, 20x2,5, 25x3, 30x3 e 38x4 mm
• Na ficha VOSS: o-ring em NBR; pressão nominal de 630 bar em 16 mm e 420 bar de 20 a 38 mm

A medida inclui a espessura da parede, porque o cone tem de assentar no interior do tubo. Confirme o diâmetro exterior e a parede do tubo antes de encomendar.

Fonte: catálogo técnico VOSS Hydraulic connection technology, versão 7004695700/201812/01.
