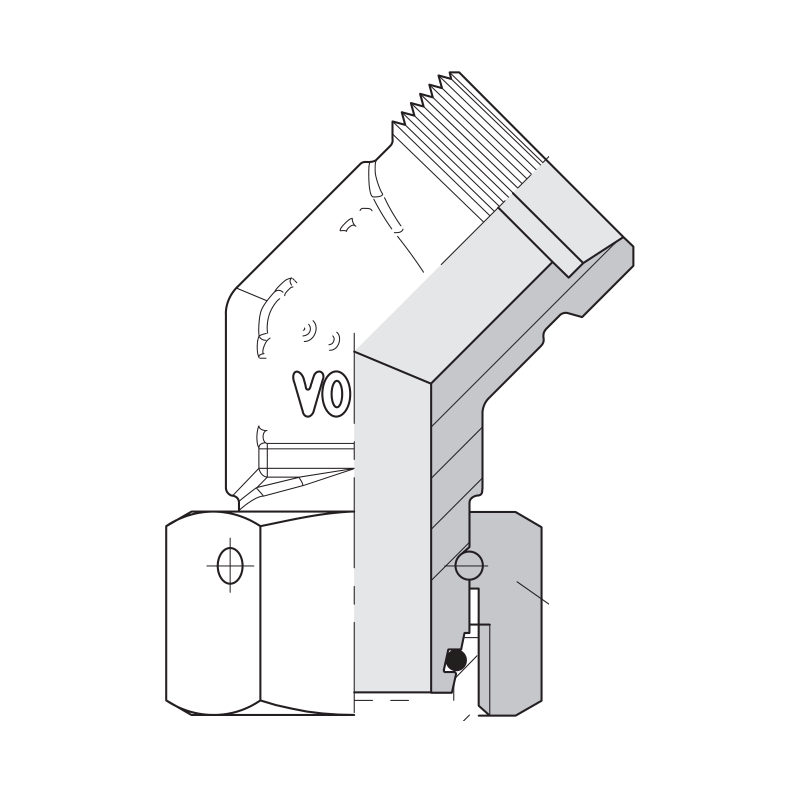

Coude 45° mâle-femelle EV

Coude à 45° du système DIN 2353 (ISO 8434-1, cône 24°). Un côté reçoit le tube, à monter avec écrou et bague coupante ; l'autre a un embout à cône et joint torique qui entre dans un corps DIN à la place d'un tube et tourne avant le serrage final. On règle ainsi la direction de la ligne sans cintrer le tube.

• Séries L (6 à 42 mm) et S (6 à 38 mm)
• Joint torique en FKM, selon la fiche VOSS
• Pression nominale selon la fiche VOSS : série L 315 bar jusqu'à 18 mm et 160 bar de 22 à 42 mm ; série S 630 bar jusqu'à 14 mm, 400 bar de 16 à 30 mm et 315 bar en 38 mm

Choisissez selon le diamètre extérieur du tube et la série (L ou S), que l'on reconnaît au filetage de l'écrou : 12L prend un écrou M18x1,5 et 12S un écrou M20x1,5. Vendu corps seul : l'écrou DIN et la bague coupante sont vendus séparément et figurent dans les accessoires de cet article.

Source : catalogue technique VOSS Hydraulic connection technology, version 7004695700/201812/01.
