Gomito M-F 45º EV

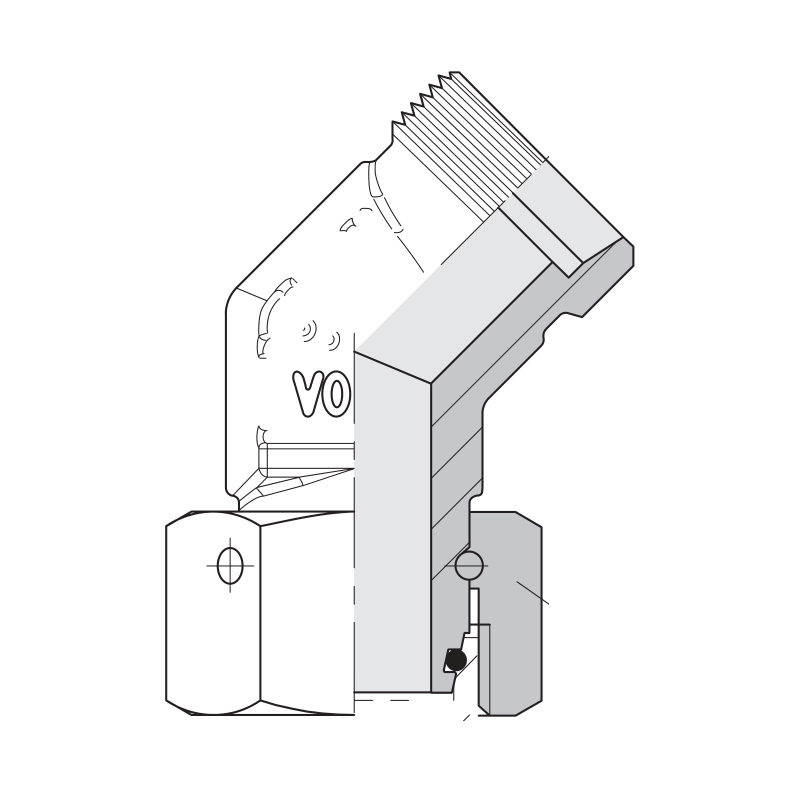

Gomito a 45° del sistema DIN 2353 (ISO 8434-1, cono a 24°). Un lato è l'attacco al tubo, da montare con dado e biconico; l'altro ha un codolo con cono e O-ring che entra in un corpo DIN, al posto di un tubo, e ruota prima del serraggio finale. Così si regola la direzione della linea senza piegare il tubo.

• Serie L (da 6 a 42 mm) e S (da 6 a 38 mm)
• O-ring in FKM, secondo la scheda VOSS
• Pressione nominale nella scheda VOSS: serie L 315 bar fino a 18 mm e 160 bar da 22 a 42 mm; serie S 630 bar fino a 14 mm, 400 bar da 16 a 30 mm e 315 bar in 38 mm

Scelga in base al diametro esterno del tubo e alla serie (L o S), che si riconosce dalla filettatura del dado: 12L ha dado M18x1,5 e 12S dado M20x1,5. Si vende solo il corpo: il dado DIN e il biconico si acquistano a parte e sono negli accessori di questo articolo.

Fonte: catalogo tecnico VOSS Hydraulic connection technology, versione 7004695700/201812/01.
