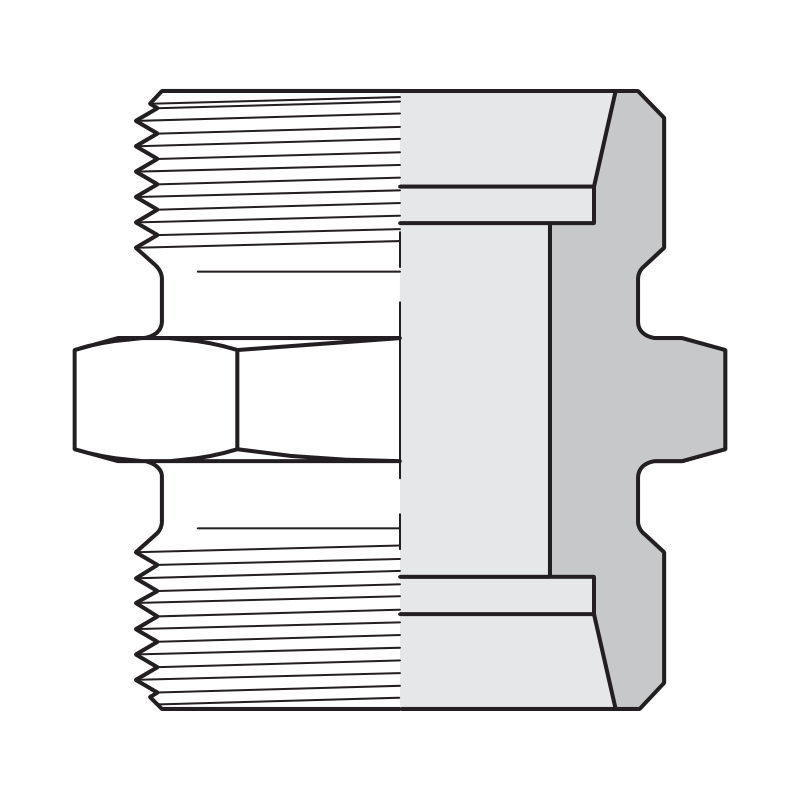

Giunzione tubo-tubo G

Giunzione diritta con le due estremità per tubo DIN 2353 (ISO 8434-1, cono a 24°), ognuna da montare con dado e biconico. Unisce in linea due tratti di tubo rigido, per esempio per riparare un tubo tagliato o prolungare una linea.

• Serie L (da 6 a 42 mm) e S (da 6 a 38 mm)
• Pressione nominale nella scheda VOSS: serie L 500 bar fino a 10 mm, 400 bar da 12 a 18 mm e 250 bar da 22 a 42 mm; serie S 800 bar fino a 10 mm, 630 bar da 12 a 16 mm e 420 bar da 20 a 38 mm

I due tubi sono dello stesso diametro e della stessa serie; per tubi di misure diverse, aggiunga una riduzione KOR. Scelga in base al diametro esterno del tubo e alla serie (L o S), che si riconosce dalla filettatura del dado: 12L ha dado M18x1,5 e 12S dado M20x1,5. Si vende solo il corpo: il dado DIN e il biconico si acquistano a parte e sono negli accessori di questo articolo.

Fonte: catalogo tecnico VOSS Hydraulic connection technology, versione 7004695700/201812/01.
