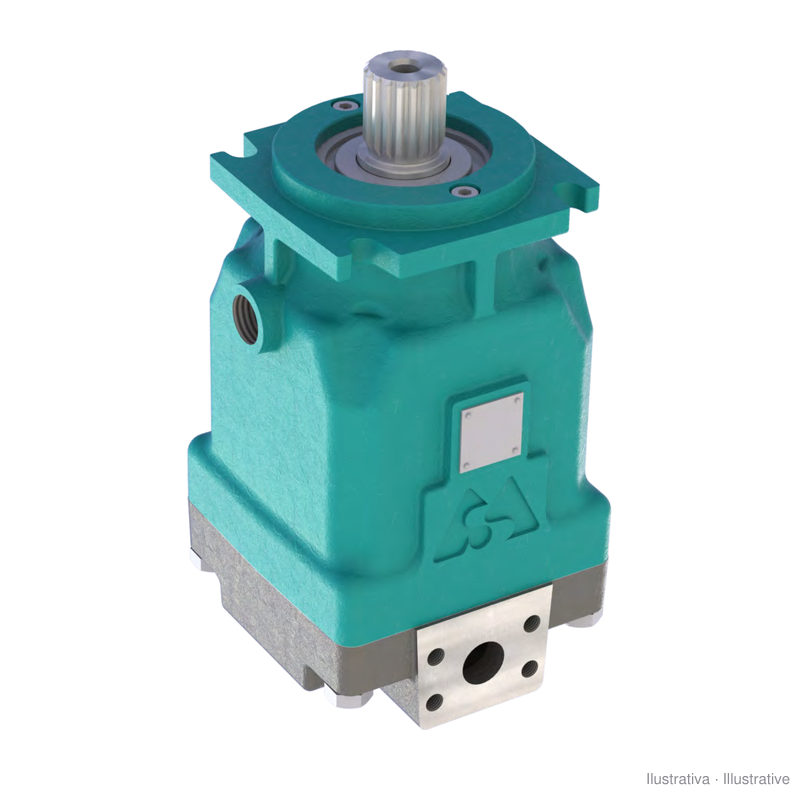

Moteur à pistons M+S MAP100, bride SAE-C (4C) ou ISO (4M)

Les MAP de M+S Hydraulic sont des moteurs à pistons axiaux à plateau incliné, à cylindrée fixe. La construction est lourde : carter en fonte, arbre trempé, roulements à rouleaux radial et axial et barillet en acier trempé. Le fabricant annonce un couple de démarrage proche d'un moteur à axe brisé, avec moins de pulsations et de vibrations.

Toutes les déclinaisons sont de la carcasse MAP100 (63, 71, 75, 92 et 100 cm³/tr), avec bride 4C (SAE-C, 4 trous) ou 4M (ISO 3019-2, 4 trous). Valeurs de la fiche : 350 bar en continu, 420 bar en intermittent, jusqu'à 3500 tr/min et 550 Nm. Dans le code, T désigne des orifices latéraux doubles, E des orifices arrière et V des joints FKM ; DARF350 réunit clapets anti-cavitation, limiteur de pression à 350 bar et valve de rinçage.

La fiche cite comme applications les machines agricoles et de travaux routiers, les mines, l'entraînement de ventilateurs et de rotations et les transmissions hydrostatiques.

Le moteur a toujours besoin d'un drain relié au réservoir et doit être rempli d'huile avant le démarrage.

Source : catalogue technique M+S Hydraulic Axial Piston Motors and Pumps (MAP/PAP), version 1.4g, avril 2018.
