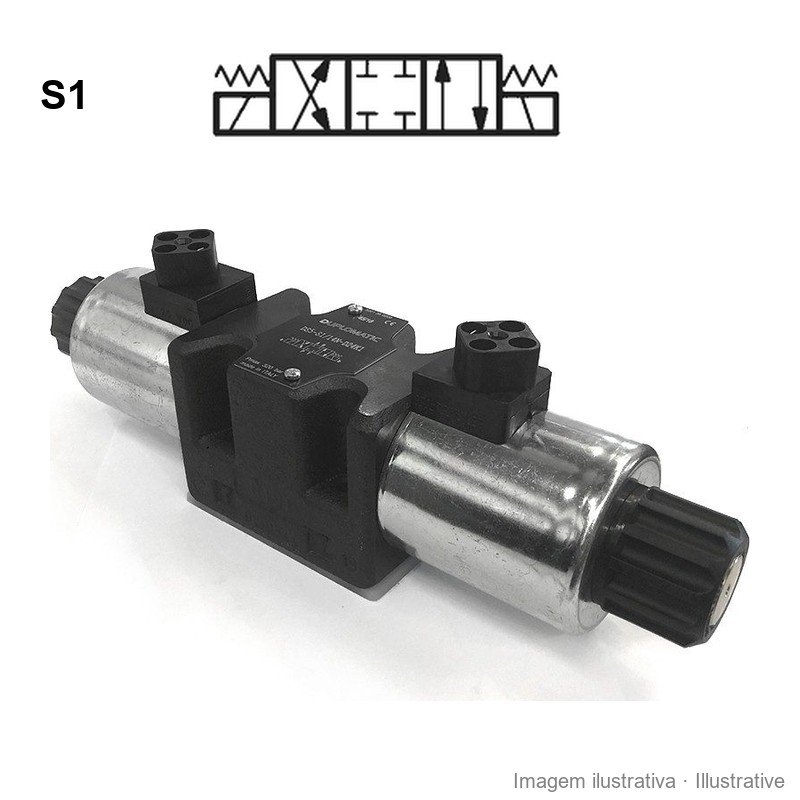

Électrodistributeur Duplomatic DS5 NG10 (CETOP 5), tiroir S1
search
  • Électrodistributeur Duplomatic DS5 NG10 (CETOP 5), tiroir S1

Électrodistributeur Duplomatic DS5, NG10 (CETOP 5)

* Prix sur demande *
Prix TTC, TVA au taux légal en vigueur

Électrodistributeur Duplomatic DS5 à commande directe, NG10 (CETOP 5), jusqu'à 320 bar et 150 l/min. Disponible avec bobines 12 et 24 V DC ou 48, 110 et 230 V AC, ou sans bobines.

Commande : 2 bobines, 3 positions (4/3)
Tiroir : S1
Courant : DC
Tension : 24 V
Options : Aucune
Quantité
Produit disponible avec d'autres options

Êtes-vous un OEM ? Revendeur ? Atelier ?

Obtenez des conditions spéciales

Réf. D.DS5S1D24

Demander une proposition commerciale

Livraison en 1 à 5 jours ouvrés au Portugal continental (articles en stock) ; Espagne 3 jours ouvrés, reste de l’UE 5 jours ouvrés. Délais indicatifs.

Frais de port à partir de 6,15 € au Portugal, 7,38 € en Espagne et 24,60 € dans le reste de l’UE ; gratuits à partir de 100 € HT au Portugal continental, 150 € HT en Espagne et 400 € HT dans le reste de l’UE. Retrait possible dans notre magasin de Leiria.

Retours sous 14 jours, par la poste.

Paiement par Multibanco, MB WAY, carte bancaire, Apple Pay, Google Pay ou virement.

Frais de port

Guide technique : Comment choisir une valve hydraulique : types, montage, bobines et débit

Électrodistributeur Duplomatic DS5, à commande directe et montage sur embase ISO 4401-05, NG10 (CETOP 5). Le corps est en fonte avec de larges passages internes pour réduire les pertes de charge, et les bobines sont interchangeables.

  • Pression maximale : 320 bar sur les orifices P, A et B ; 210 bar sur l'orifice T (version DC).
  • Débit maximal : 150 l/min en DC et 120 l/min en AC.
  • Connecteur de bobine EN 175301-803 (ex DIN 43650).

Dans les options, on choisit la commande (une bobine et deux positions, deux bobines et trois positions centrées par ressorts, ou deux bobines et deux positions à accrochage RK), le tiroir (S1 à S10, S20, TA, TA23), le courant et la tension. La version « sans bobines » est livrée avec la bague de fixation et le joint torique des bobines.

Pour remplacer un distributeur monté, vérifiez sur la plaque le type de tiroir et la tension des bobines.

Source : catalogue technique Duplomatic DS5, version 41 310/119 ED.

D.DS5S1D24

Fiche technique

Interface CETOP
NG10 (CETOP 5)

Vous aimerez aussi

3 autres produits dans la même catégorie :

Déjà vus

Êtes-vous un OEM ? Revendeur ? Atelier ?

Obtenez des conditions spéciales

Toutes les options de cet article (60)

Les prix incluent la TVA au taux légal en vigueur

Description
Référence
Disponibilité
Prix
2 bobines, 3 positions (4/3) - S1 - AC - 110 V - Aucune
D.DS5S1A110
Sur demande
2 bobines, 3 positions (4/3) - S1 - AC - 230 V - Aucune
D.DS5S1A230
Sur demande
2 bobines, 3 positions (4/3) - S1 - AC - Sans bobines - Aucune
D.DS5S1A00
Dernières unités
324,73 €
2 bobines, 3 positions (4/3) - S1 - DC - 12 V - Aucune
D.DS5S1D12
Sur demande
2 bobines, 3 positions (4/3) - S1 - DC - 24 V - Aucune
D.DS5S1D24
Sur demande
2 bobines, 3 positions (4/3) - S1 - DC - 24 V - Drain externe (Y)
D.DS5S1D24Y
En stock
495,53 €
2 bobines, 3 positions (4/3) - S1 - DC - Sans bobines - Aucune
D.DS5S1D00
En stock
326,92 €
2 bobines, 3 positions (4/3) - S2 - AC - 230 V - Aucune
D.DS5S2A230
Sur demande
2 bobines, 3 positions (4/3) - S2 - AC - Sans bobines - Aucune
D.DS5S2A00
Dernières unités
329,04 €
2 bobines, 3 positions (4/3) - S2 - DC - 12 V - Aucune
D.DS5S2D12
Dernières unités
509,43 €
2 bobines, 3 positions (4/3) - S2 - DC - 24 V - Aucune
D.DS5S2D24
Sur demande
2 bobines, 3 positions (4/3) - S2 - DC - 24 V - Commande manuelle protégée (CM)
D.DS5S2D24CM
Sur demande
2 bobines, 3 positions (4/3) - S2 - DC - Sans bobines - Aucune
D.DS5S2D00
Dernières unités
320,38 €
2 bobines, 3 positions (4/3) - S3 - AC - 48 V - Aucune
D.DS5S3A48
Dernières unités
519,99 €
2 bobines, 3 positions (4/3) - S3 - AC - 110 V - Aucune
D.DS5S3A110
Sur demande
2 bobines, 3 positions (4/3) - S3 - AC - 230 V - Aucune
D.DS5S3A230
Sur demande
2 bobines, 3 positions (4/3) - S3 - AC - Sans bobines - Aucune
D.DS5S3A00
Dernières unités
320,38 €
2 bobines, 3 positions (4/3) - S3 - DC - 12 V - Aucune
D.DS5S3D12
Sur demande
2 bobines, 3 positions (4/3) - S3 - DC - 24 V - Aucune
D.DS5S3D24
Sur demande
2 bobines, 3 positions (4/3) - S3 - DC - Sans bobines - Aucune
D.DS5S3D00
En stock
320,38 €
2 bobines, 3 positions (4/3) - S4 - AC - 110 V - Aucune
D.DS5S4A110
Sur demande
2 bobines, 3 positions (4/3) - S4 - AC - 230 V - Aucune
D.DS5S4A230
Sur demande
2 bobines, 3 positions (4/3) - S4 - AC - Sans bobines - Aucune
D.DS5S4A00
Dernières unités
386,58 €
2 bobines, 3 positions (4/3) - S4 - DC - 12 V - Aucune
D.DS5S4D12
Sur demande
2 bobines, 3 positions (4/3) - S4 - DC - 24 V - Aucune
D.DS5S4D24
Sur demande
2 bobines, 3 positions (4/3) - S4 - DC - 24 V - Soft-shift (commutation douce)
D.DS5S4D24F
Dernières unités
578,64 €
2 bobines, 3 positions (4/3) - S4 - DC - 24 V - Drain externe (Y)
D.DS5S4D24Y
Dernières unités
596,50 €
2 bobines, 3 positions (4/3) - S4 - DC - 24 V - Soft-shift réglable (S)
D.DS5S4D24S
Dernières unités
653,82 €
2 bobines, 3 positions (4/3) - S4 - DC - Sans bobines - Aucune
D.DS5S4D00
Dernières unités
387,94 €
2 bobines, 3 positions (4/3) - S5 - AC - 110 V - Aucune
D.DS5S5A110
Dernières unités
475,00 €
2 bobines, 3 positions (4/3) - S5 - DC - 24 V - Aucune
D.DS5S5D24
Dernières unités
475,00 €
2 bobines, 3 positions (4/3) - S6 - DC - 24 V - Aucune
D.DS5S6D24
Sur demande
2 bobines, 3 positions (4/3) - S6 - DC - Sans bobines - Aucune
D.DS5S6D00
Dernières unités
342,16 €
2 bobines, 3 positions (4/3) - S7 - DC - 12 V - Aucune
D.DS5S7D12
Sur demande
2 bobines, 3 positions (4/3) - S7 - DC - 24 V - Aucune
D.DS5S7D24
Sur demande
2 bobines, 3 positions (4/3) - S7 - DC - Sans bobines - Aucune
D.DS5S7D00
Dernières unités
387,94 €
2 bobines, 3 positions (4/3) - S9 - DC - 24 V - Aucune
D.DS5S9D24
Dernières unités
494,73 €
2 bobines, 3 positions (4/3) - S9 - DC - 24 V - Soft-shift (commutation douce)
D.DS5S9D24F
Dernières unités
535,04 €
2 bobines, 3 positions (4/3) - S10 - DC - 24 V - Aucune
D.DS5S10D24
Dernières unités
518,05 €
2 bobines, 3 positions (4/3) - S11 - DC - 24 V - Aucune
D.DS5S11D24
Sur demande
2 bobines, 3 positions (4/3) - S11 - DC - Sans bobines - Aucune
D.DS5S11D00
Dernières unités
333,45 €
2 bobines, 3 positions (4/3) - S12 - DC - 24 V - Soft-shift (commutation douce)
D.DS5S12D24F
Dernières unités
555,75 €
2 bobines, 3 positions (4/3) - S12 - DC - 24 V - Soft-shift réglable (S)
D.DS5S12D24S
Dernières unités
652,61 €
2 bobines, 3 positions (4/3) - S20 - DC - 24 V - Aucune
D.DS5S20D24
Dernières unités
476,22 €
1 bobine, 2 positions (4/2) - SA2 - DC - 12 V - Aucune
D.DS5SA2D12
Sur demande
1 bobine, 2 positions (4/2) - SA2 - DC - 24 V - Aucune
D.DS5SA2D24
Sur demande
1 bobine, 2 positions (4/2) - SA2 - DC - Sans bobines - Aucune
D.DS5SA2D00
Dernières unités
270,25 €
1 bobine, 2 positions (4/2) - TA - AC - 110 V - Aucune
D.DS5TAA110
Sur demande
1 bobine, 2 positions (4/2) - TA - AC - 230 V - Aucune
D.DS5TAA230
Sur demande
1 bobine, 2 positions (4/2) - TA - AC - Sans bobines - Aucune
D.DS5TAA00
Dernières unités
270,25 €
1 bobine, 2 positions (4/2) - TA - DC - 12 V - Aucune
D.DS5TAD12
Dernières unités
377,37 €
1 bobine, 2 positions (4/2) - TA - DC - 24 V - Aucune
D.DS5TAD24
Sur demande
1 bobine, 2 positions (4/2) - TA - DC - 24 V - Drain externe (Y)
D.DS5TAD24Y
Dernières unités
431,08 €
1 bobine, 2 positions (4/2) - TA - DC - Sans bobines - Aucune
D.DS5TAD00
En stock
272,42 €
1 bobine, 2 positions (4/2) - TA23 - DC - 24 V - Aucune
D.DS5TA23D24
Dernières unités
350,86 €
1 bobine, 2 positions (4/2) - TB - AC - Sans bobines - Aucune
D.DS5TBA00
Dernières unités
270,25 €
1 bobine, 2 positions (4/2) - TB - DC - 24 V - Aucune
D.DS5TBD24
Sur demande
1 bobine, 2 positions (4/2) - TB - DC - Sans bobines - Aucune
D.DS5TBD00
Dernières unités
270,25 €
2 bobines, 2 positions à crantage (4/2) - RK - DC - 24 V - Aucune
D.DS5RKD24
Sur demande
2 bobines, 2 positions à crantage (4/2) - RK - DC - Sans bobines - Aucune
D.DS5RKD00
Dernières unités
381,40 €
