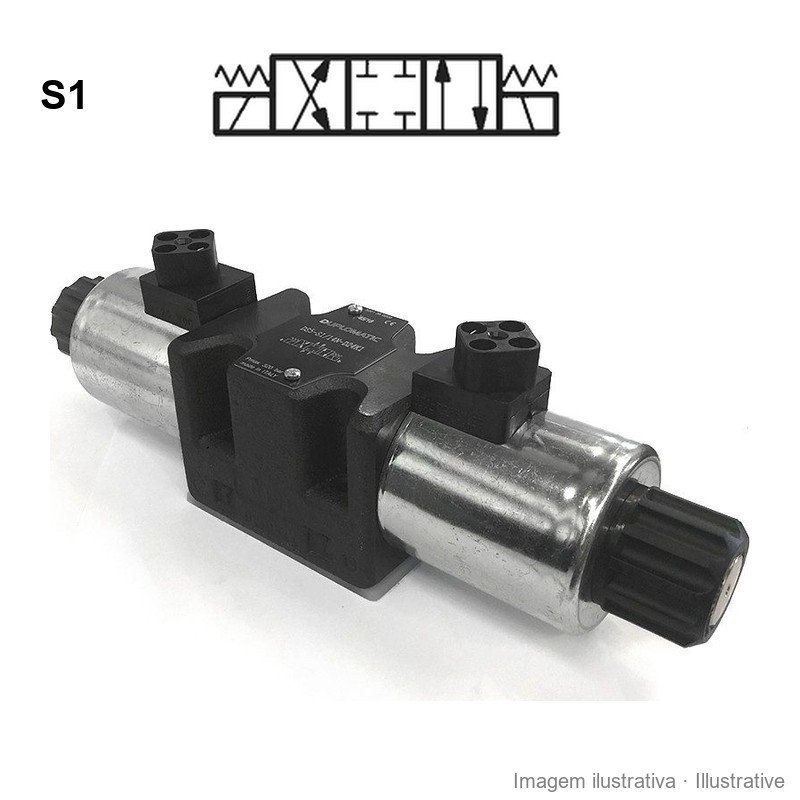

Magnetventil Duplomatic DS5, NG10 (CETOP 5)

* Price on request *
Preis inkl. gesetzlicher MwSt.

Direktgesteuertes Magnet-Wegeventil Duplomatic DS5, NG10 (CETOP 5), bis 320 bar und 150 l/min. Erhältlich mit Spulen 12 und 24 V DC oder 48, 110 und 230 V AC oder ohne Spulen.

Betätigung: 2 Spulen, 3 Stellungen (4/3)
Schaltbild: S1
Strom: DC
Spannung: 24 V
Extras: Keine
Menge
Artikel nur noch in anderer Variante erhältlich

Sind Sie Hersteller, Händler oder Werkstatt?

Sonderkonditionen erhalten

Art.-Nr. D.DS5S1D24

Angebot anfordern

Lieferung in 1 bis 5 Werktagen in Festland-Portugal (Artikel auf Lager); Spanien 3 Werktage, übrige EU 5 Werktage. Die Zeiten sind Schätzungen.

Versand ab 6,15 € in Portugal, 7,38 € in Spanien und 24,60 € in der übrigen EU; versandkostenfrei ab 100 € + MwSt. in Festland-Portugal, 150 € + MwSt. in Spanien und 400 € + MwSt. in der übrigen EU. Sie können auch in unserem Geschäft in Leiria abholen.

Rückgabe innerhalb von 14 Tagen, per Post.

Zahlung per Multibanco, MB WAY, Karte, Apple Pay, Google Pay oder Überweisung.

Versandkosten

Technischer Leitfaden: Hydraulikventil wählen: Typen, Einbau, Spulen und Volumenstrom

Magnet-Wegeventil Duplomatic DS5, direktgesteuert, Plattenmontage ISO 4401-05, NG10 (CETOP 5). Das Gehäuse ist aus Gusseisen mit weiten Durchgängen, um den Druckverlust zu senken, und die Spulen sind austauschbar.

  • Maximaldruck: 320 bar an den Anschlüssen P, A und B; 210 bar am Anschluss T (DC-Ausführung).
  • Maximaler Volumenstrom: 150 l/min bei DC und 120 l/min bei AC.
  • Spulenstecker EN 175301-803 (ehemals DIN 43650).

In den Optionen werden die Betätigung (eine Spule und zwei Stellungen, zwei Spulen und drei Stellungen mit Federzentrierung, oder zwei Spulen und zwei Stellungen mit Raste RK), das Schieberschema (S1 bis S10, S20, TA, TA23), die Stromart und die Spannung gewählt. Die Ausführung "sem bobines" (ohne Spulen) enthält den Befestigungsring und den O-Ring der Spulen.

Um ein eingebautes Ventil zu ersetzen, prüfen Sie auf dem Typenschild das Schieberschema und die Spulenspannung.

Quelle: technischer Katalog Duplomatic DS5, Version 41 310/119 ED.

D.DS5S1D24

Technische Daten

CETOP-Anschlussbild
NG10 (CETOP 5)

Besondere Bestellnummern

Hersteller-Teilenummer (MPN)
DS5S1D24

Vielleicht gefällt Ihnen auch

3 andere Artikel in der gleichen Kategorie:

Angesehene Artikel

Sind Sie Hersteller, Händler oder Werkstatt?

Sonderkonditionen erhalten

Alle Optionen dieses Artikels (60)

Preise inkl. MwSt. zum gesetzlichen Satz

Beschreibung
Artikelnummer
Verfügbarkeit
Preis
2 Spulen, 3 Stellungen (4/3) - S1 - AC - 110 V - Keine
D.DS5S1A110
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S1 - AC - 230 V - Keine
D.DS5S1A230
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S1 - AC - Ohne Spulen - Keine
D.DS5S1A00
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S1 - DC - 12 V - Keine
D.DS5S1D12
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S1 - DC - 24 V - Keine
D.DS5S1D24
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S1 - DC - 24 V - Externe Leckölabführung (Y)
D.DS5S1D24Y
Auf Lager
2 Spulen, 3 Stellungen (4/3) - S1 - DC - Ohne Spulen - Keine
D.DS5S1D00
Auf Lager
2 Spulen, 3 Stellungen (4/3) - S2 - AC - 230 V - Keine
D.DS5S2A230
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S2 - AC - Ohne Spulen - Keine
D.DS5S2A00
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S2 - DC - 12 V - Keine
D.DS5S2D12
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S2 - DC - 24 V - Keine
D.DS5S2D24
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S2 - DC - 24 V - Geschützte Handbetätigung (CM)
D.DS5S2D24CM
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S2 - DC - Ohne Spulen - Keine
D.DS5S2D00
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S3 - AC - 48 V - Keine
D.DS5S3A48
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S3 - AC - 110 V - Keine
D.DS5S3A110
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S3 - AC - 230 V - Keine
D.DS5S3A230
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S3 - AC - Ohne Spulen - Keine
D.DS5S3A00
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S3 - DC - 12 V - Keine
D.DS5S3D12
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S3 - DC - 24 V - Keine
D.DS5S3D24
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S3 - DC - Ohne Spulen - Keine
D.DS5S3D00
Auf Lager
2 Spulen, 3 Stellungen (4/3) - S4 - AC - 110 V - Keine
D.DS5S4A110
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S4 - AC - 230 V - Keine
D.DS5S4A230
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S4 - AC - Ohne Spulen - Keine
D.DS5S4A00
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S4 - DC - 12 V - Keine
D.DS5S4D12
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S4 - DC - 24 V - Keine
D.DS5S4D24
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S4 - DC - 24 V - Soft-Shift (sanftes Schalten)
D.DS5S4D24F
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S4 - DC - 24 V - Externe Leckölabführung (Y)
D.DS5S4D24Y
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S4 - DC - 24 V - Einstellbares Soft-Shift (S)
D.DS5S4D24S
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S4 - DC - Ohne Spulen - Keine
D.DS5S4D00
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S5 - AC - 110 V - Keine
D.DS5S5A110
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S5 - DC - 24 V - Keine
D.DS5S5D24
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S6 - DC - 24 V - Keine
D.DS5S6D24
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S6 - DC - Ohne Spulen - Keine
D.DS5S6D00
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S7 - DC - 12 V - Keine
D.DS5S7D12
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S7 - DC - 24 V - Keine
D.DS5S7D24
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S7 - DC - Ohne Spulen - Keine
D.DS5S7D00
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S9 - DC - 24 V - Keine
D.DS5S9D24
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S9 - DC - 24 V - Soft-Shift (sanftes Schalten)
D.DS5S9D24F
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S10 - DC - 24 V - Keine
D.DS5S10D24
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S11 - DC - 24 V - Keine
D.DS5S11D24
Auf Anfrage
2 Spulen, 3 Stellungen (4/3) - S11 - DC - Ohne Spulen - Keine
D.DS5S11D00
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S12 - DC - 24 V - Soft-Shift (sanftes Schalten)
D.DS5S12D24F
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S12 - DC - 24 V - Einstellbares Soft-Shift (S)
D.DS5S12D24S
Letzte Stücke
2 Spulen, 3 Stellungen (4/3) - S20 - DC - 24 V - Keine
D.DS5S20D24
Letzte Stücke
1 Spule, 2 Stellungen (4/2) - SA2 - DC - 12 V - Keine
D.DS5SA2D12
Auf Anfrage
1 Spule, 2 Stellungen (4/2) - SA2 - DC - 24 V - Keine
D.DS5SA2D24
Auf Anfrage
1 Spule, 2 Stellungen (4/2) - SA2 - DC - Ohne Spulen - Keine
D.DS5SA2D00
Letzte Stücke
1 Spule, 2 Stellungen (4/2) - TA - AC - 110 V - Keine
D.DS5TAA110
Auf Anfrage
1 Spule, 2 Stellungen (4/2) - TA - AC - 230 V - Keine
D.DS5TAA230
Auf Anfrage
1 Spule, 2 Stellungen (4/2) - TA - AC - Ohne Spulen - Keine
D.DS5TAA00
Letzte Stücke
1 Spule, 2 Stellungen (4/2) - TA - DC - 12 V - Keine
D.DS5TAD12
Letzte Stücke
1 Spule, 2 Stellungen (4/2) - TA - DC - 24 V - Keine
D.DS5TAD24
Auf Anfrage
1 Spule, 2 Stellungen (4/2) - TA - DC - 24 V - Externe Leckölabführung (Y)
D.DS5TAD24Y
Letzte Stücke
1 Spule, 2 Stellungen (4/2) - TA - DC - Ohne Spulen - Keine
D.DS5TAD00
Auf Lager
1 Spule, 2 Stellungen (4/2) - TA23 - DC - 24 V - Keine
D.DS5TA23D24
Letzte Stücke
1 Spule, 2 Stellungen (4/2) - TB - AC - Ohne Spulen - Keine
D.DS5TBA00
Letzte Stücke
1 Spule, 2 Stellungen (4/2) - TB - DC - 24 V - Keine
D.DS5TBD24
Auf Anfrage
1 Spule, 2 Stellungen (4/2) - TB - DC - Ohne Spulen - Keine
D.DS5TBD00
Letzte Stücke
2 Spulen, 2 Stellungen mit Rastung (4/2) - RK - DC - 24 V - Keine
D.DS5RKD24
Auf Anfrage
2 Spulen, 2 Stellungen mit Rastung (4/2) - RK - DC - Ohne Spulen - Keine
D.DS5RKD00
Letzte Stücke
