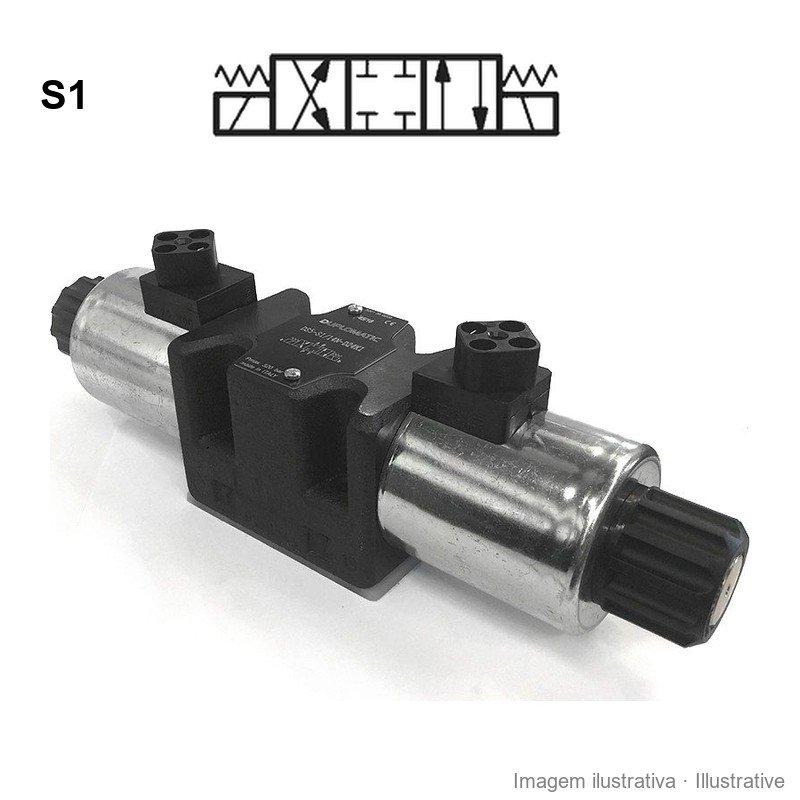

Elettrovalvola Duplomatic DS5 NG10 (CETOP 5), schema S1
search
  • Elettrovalvola Duplomatic DS5 NG10 (CETOP 5), schema S1

Elettrovalvola Duplomatic DS5, NG10 (CETOP 5)

* Price on request *
Prezzo comprensivo di IVA all’aliquota di legge

Elettrovalvola direzionale Duplomatic DS5 a comando diretto, NG10 (CETOP 5), fino a 320 bar e 150 l/min. Disponibile con bobine da 12 e 24 V DC o 48, 110 e 230 V AC, o senza bobine.

Comando: 2 bobine, 3 posizioni (4/3)
Schema: S1
Corrente: DC
Tensione: 24 V
Extra: Nessuno
Quantità
Prodotto disponibile con diverse opzioni

È un OEM? Un rivenditore? Un’officina?

Ottenga condizioni speciali

Cod. D.DS5S1D24

Richiedi un'offerta commerciale

Consegna in 1-5 giorni lavorativi nel Portogallo continentale (articoli disponibili); Spagna 3 giorni lavorativi, resto dell'UE 5 giorni lavorativi. I tempi sono indicativi.

Spedizione da 6,15 € in Portogallo, 7,38 € in Spagna e 24,60 € nel resto dell'UE; gratuita da 100 € + IVA nel Portogallo continentale, 150 € + IVA in Spagna e 400 € + IVA nel resto dell'UE. Può anche ritirare nel nostro negozio di Leiria.

Resi entro 14 giorni, per posta.

Pagamento con Multibanco, MB WAY, carta, Apple Pay, Google Pay o bonifico bancario.

Spese di spedizione

Guida tecnica: Scegliere una valvola idraulica: tipi, montaggio, bobine e portata

Elettrovalvola direzionale Duplomatic DS5, a comando diretto e montaggio su piastra ISO 4401-05, NG10 (CETOP 5). Il corpo è in ghisa con passaggi ampi, per ridurre la perdita di carico, e le bobine sono intercambiabili.

  • Pressione massima: 320 bar sulle bocche P, A e B; 210 bar sulla bocca T (versione DC).
  • Portata massima: 150 l/min in DC e 120 l/min in AC.
  • Connettore della bobina EN 175301-803 (ex DIN 43650).

Nelle opzioni si sceglie il comando (una bobina e due posizioni, due bobine e tre posizioni con centraggio a molle, o due bobine e due posizioni con ritenuta RK), lo schema del cursore (da S1 a S10, S20, TA, TA23), la corrente e la tensione. La versione "sem bobines" (senza bobine) comprende la ghiera di fissaggio e l'o-ring delle bobine.

Per sostituire una valvola montata, verifichi sulla targhetta lo schema del cursore e la tensione delle bobine.

Fonte: catalogo tecnico Duplomatic DS5, versione 41 310/119 ED.

D.DS5S1D24

Scheda tecnica

Interfaccia CETOP
NG10 (CETOP 5)

Riferimenti Specifici

MPN
DS5S1D24

Potrebbe anche piacerti

3 altri prodotti della stessa categoria:

Prodotti visti

È un OEM? Un rivenditore? Un’officina?

Ottenga condizioni speciali

Tutte le opzioni di questo articolo (60)

Prezzi IVA inclusa all'aliquota di legge

Descrizione
Codice
Disponibilità
Prezzo
2 bobine, 3 posizioni (4/3) - S1 - AC - 110 V - Nessuno
D.DS5S1A110
Su richiesta
2 bobine, 3 posizioni (4/3) - S1 - AC - 230 V - Nessuno
D.DS5S1A230
Su richiesta
2 bobine, 3 posizioni (4/3) - S1 - AC - Senza bobine - Nessuno
D.DS5S1A00
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S1 - DC - 12 V - Nessuno
D.DS5S1D12
Su richiesta
2 bobine, 3 posizioni (4/3) - S1 - DC - 24 V - Nessuno
D.DS5S1D24
Su richiesta
2 bobine, 3 posizioni (4/3) - S1 - DC - 24 V - Drenaggio esterno (Y)
D.DS5S1D24Y
Disponibile
2 bobine, 3 posizioni (4/3) - S1 - DC - Senza bobine - Nessuno
D.DS5S1D00
Disponibile
2 bobine, 3 posizioni (4/3) - S2 - AC - 230 V - Nessuno
D.DS5S2A230
Su richiesta
2 bobine, 3 posizioni (4/3) - S2 - AC - Senza bobine - Nessuno
D.DS5S2A00
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S2 - DC - 12 V - Nessuno
D.DS5S2D12
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S2 - DC - 24 V - Nessuno
D.DS5S2D24
Su richiesta
2 bobine, 3 posizioni (4/3) - S2 - DC - 24 V - Comando manuale protetto (CM)
D.DS5S2D24CM
Su richiesta
2 bobine, 3 posizioni (4/3) - S2 - DC - Senza bobine - Nessuno
D.DS5S2D00
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S3 - AC - 48 V - Nessuno
D.DS5S3A48
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S3 - AC - 110 V - Nessuno
D.DS5S3A110
Su richiesta
2 bobine, 3 posizioni (4/3) - S3 - AC - 230 V - Nessuno
D.DS5S3A230
Su richiesta
2 bobine, 3 posizioni (4/3) - S3 - AC - Senza bobine - Nessuno
D.DS5S3A00
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S3 - DC - 12 V - Nessuno
D.DS5S3D12
Su richiesta
2 bobine, 3 posizioni (4/3) - S3 - DC - 24 V - Nessuno
D.DS5S3D24
Su richiesta
2 bobine, 3 posizioni (4/3) - S3 - DC - Senza bobine - Nessuno
D.DS5S3D00
Disponibile
2 bobine, 3 posizioni (4/3) - S4 - AC - 110 V - Nessuno
D.DS5S4A110
Su richiesta
2 bobine, 3 posizioni (4/3) - S4 - AC - 230 V - Nessuno
D.DS5S4A230
Su richiesta
2 bobine, 3 posizioni (4/3) - S4 - AC - Senza bobine - Nessuno
D.DS5S4A00
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S4 - DC - 12 V - Nessuno
D.DS5S4D12
Su richiesta
2 bobine, 3 posizioni (4/3) - S4 - DC - 24 V - Nessuno
D.DS5S4D24
Su richiesta
2 bobine, 3 posizioni (4/3) - S4 - DC - 24 V - Soft-shift (commutazione dolce)
D.DS5S4D24F
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S4 - DC - 24 V - Drenaggio esterno (Y)
D.DS5S4D24Y
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S4 - DC - 24 V - Soft-shift regolabile (S)
D.DS5S4D24S
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S4 - DC - Senza bobine - Nessuno
D.DS5S4D00
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S5 - AC - 110 V - Nessuno
D.DS5S5A110
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S5 - DC - 24 V - Nessuno
D.DS5S5D24
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S6 - DC - 24 V - Nessuno
D.DS5S6D24
Su richiesta
2 bobine, 3 posizioni (4/3) - S6 - DC - Senza bobine - Nessuno
D.DS5S6D00
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S7 - DC - 12 V - Nessuno
D.DS5S7D12
Su richiesta
2 bobine, 3 posizioni (4/3) - S7 - DC - 24 V - Nessuno
D.DS5S7D24
Su richiesta
2 bobine, 3 posizioni (4/3) - S7 - DC - Senza bobine - Nessuno
D.DS5S7D00
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S9 - DC - 24 V - Nessuno
D.DS5S9D24
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S9 - DC - 24 V - Soft-shift (commutazione dolce)
D.DS5S9D24F
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S10 - DC - 24 V - Nessuno
D.DS5S10D24
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S11 - DC - 24 V - Nessuno
D.DS5S11D24
Su richiesta
2 bobine, 3 posizioni (4/3) - S11 - DC - Senza bobine - Nessuno
D.DS5S11D00
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S12 - DC - 24 V - Soft-shift (commutazione dolce)
D.DS5S12D24F
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S12 - DC - 24 V - Soft-shift regolabile (S)
D.DS5S12D24S
Ultimi pezzi
2 bobine, 3 posizioni (4/3) - S20 - DC - 24 V - Nessuno
D.DS5S20D24
Ultimi pezzi
1 bobina, 2 posizioni (4/2) - SA2 - DC - 12 V - Nessuno
D.DS5SA2D12
Su richiesta
1 bobina, 2 posizioni (4/2) - SA2 - DC - 24 V - Nessuno
D.DS5SA2D24
Su richiesta
1 bobina, 2 posizioni (4/2) - SA2 - DC - Senza bobine - Nessuno
D.DS5SA2D00
Ultimi pezzi
1 bobina, 2 posizioni (4/2) - TA - AC - 110 V - Nessuno
D.DS5TAA110
Su richiesta
1 bobina, 2 posizioni (4/2) - TA - AC - 230 V - Nessuno
D.DS5TAA230
Su richiesta
1 bobina, 2 posizioni (4/2) - TA - AC - Senza bobine - Nessuno
D.DS5TAA00
Ultimi pezzi
1 bobina, 2 posizioni (4/2) - TA - DC - 12 V - Nessuno
D.DS5TAD12
Ultimi pezzi
1 bobina, 2 posizioni (4/2) - TA - DC - 24 V - Nessuno
D.DS5TAD24
Su richiesta
1 bobina, 2 posizioni (4/2) - TA - DC - 24 V - Drenaggio esterno (Y)
D.DS5TAD24Y
Ultimi pezzi
1 bobina, 2 posizioni (4/2) - TA - DC - Senza bobine - Nessuno
D.DS5TAD00
Disponibile
1 bobina, 2 posizioni (4/2) - TA23 - DC - 24 V - Nessuno
D.DS5TA23D24
Ultimi pezzi
1 bobina, 2 posizioni (4/2) - TB - AC - Senza bobine - Nessuno
D.DS5TBA00
Ultimi pezzi
1 bobina, 2 posizioni (4/2) - TB - DC - 24 V - Nessuno
D.DS5TBD24
Su richiesta
1 bobina, 2 posizioni (4/2) - TB - DC - Senza bobine - Nessuno
D.DS5TBD00
Ultimi pezzi
2 bobine, 2 posizioni con ritenuta (4/2) - RK - DC - 24 V - Nessuno
D.DS5RKD24
Su richiesta
2 bobine, 2 posizioni con ritenuta (4/2) - RK - DC - Senza bobine - Nessuno
D.DS5RKD00
Ultimi pezzi
