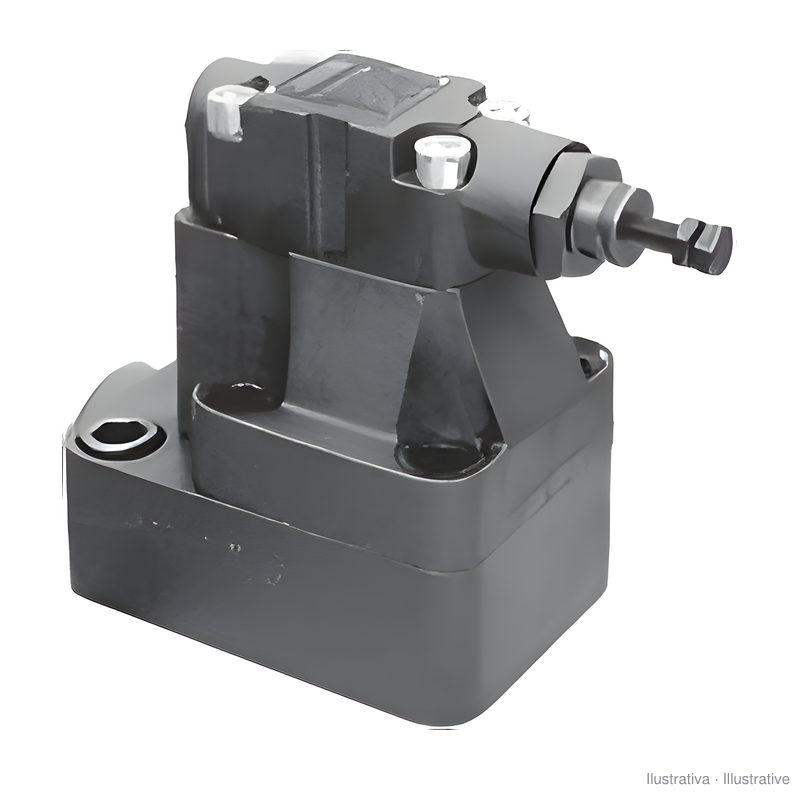

Limitatrice pilotata Duplomatic RQ (RQ*-P e RQ*-W)

Limitatrici pilotate a due stadi per la pressione principale di centraline e circuiti a grande portata. Lo stadio principale ha otturatore con tenuta conica e passaggi ampi, quindi lasciano passare la portata totale della pompa con poca perdita di carico. Hanno bocca X per il pilotaggio remoto e regolazione con vite esagonale.

• RQ3-P, RQ5-P e RQ7-P: montaggio su piastra ISO 6264-06, -08 e -10 (CETOP R06, R08 e R10), fino a 200, 400 e 500 l/min
• RQ5-W e RQ7-W: bocche filettate BSP, fino a 250 e 400 l/min; RQ5-W con P da 3/4" e T da 1", RQ7-W con P da 1 1/4" e T da 1 1/2"
• Campo dalla cifra dopo la lettera: 3 fino a 70 bar, 5 fino a 210 bar, 6 fino a 350 bar
• Pressione massima di lavoro: 350 bar; serie 41

Le RQ*-P si montano su una piastra PMRQ3, PMRQ5 o PMRQ7, che si ordina a parte.

Fonte: catalogo tecnico Duplomatic RQ*-W, versione 21 220/112 ED; catalogo tecnico Duplomatic RQ*-P, versione 21 300/112 ED.
