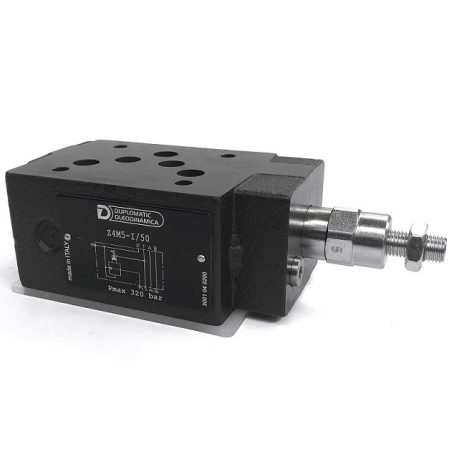

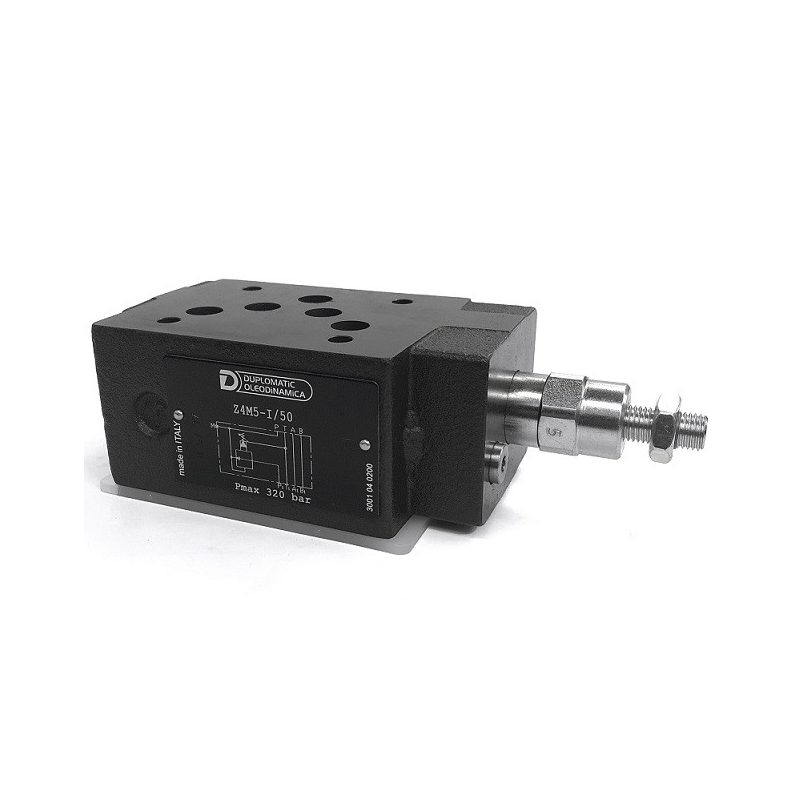

Valvola riduttrice di pressione modulare Duplomatic Z4M3-I / Z4M5-I, NG10 (CETOP 5)
520,08 €
Prezzo comprensivo di IVA all’aliquota di legge
Tempi di consegna in base al Paese di destinazione.
(422.83 € IVA esclusa. Si applica l’IVA all’aliquota di legge.)
Valvola riduttrice di pressione modulare pilotata, NG10 (CETOP 5), che riduce la pressione sulla linea P. Z4M3-I regola da 5 a 70 bar e Z4M5-I da 10 a 210 bar.
La Z4M è una riduttrice di pressione pilotata, in versione modulare ISO 4401-05. Si monta nel pacco, sotto l'elettrovalvola NG10 (CETOP 5), senza tubi, e abbassa la pressione che arriva a quel ramo del circuito, mantenendola stabile anche quando la portata varia.
Nella configurazione I la riduzione avviene sulla linea P e il drenaggio è interno, verso T. La cifra dopo Z4M indica il campo di regolazione, non la grandezza:
- Z4M3-I/50: da 5 a 70 bar
- Z4M5-I/50: da 10 a 210 bar
- Pressione massima di lavoro: 320 bar
- Portata massima sulla linea P regolata: 80 l/min; 100 l/min sulle linee libere
- Presa manometro da 1/4" BSP
La regolazione si fa con vite esagonale incassata e controdado.
Fonte: catalogo tecnico Duplomatic Z4M, versione 62 300/110 ED.
D.Z4M3I
Scheda tecnica
- Interfaccia CETOP
- NG10 (CETOP 5)
Riferimenti Specifici
- Codice a barre interno
- 2200111677872
- MPN
- Z4M3-I
4 altri prodotti della stessa categoria:
Prodotti visti
È un OEM? Un rivenditore? Un’officina?
Tutte le opzioni di questo articolo (2)
Descrizione
Codice
Disponibilità
Prezzo
Z4M3-I/50
D.Z4M3I
Ultimi pezzi
Z4M5-I/50
D.Z4M5I
Su richiesta
Nessuna opzione corrisponde ai filtri.
Valvola riduttrice di pressione modulare pilotata, NG10 (CETOP 5), che riduce la pressione sulla linea P. Z4M3-I regola da 5 a 70 bar e Z4M5-I da 10 a 210 bar.
