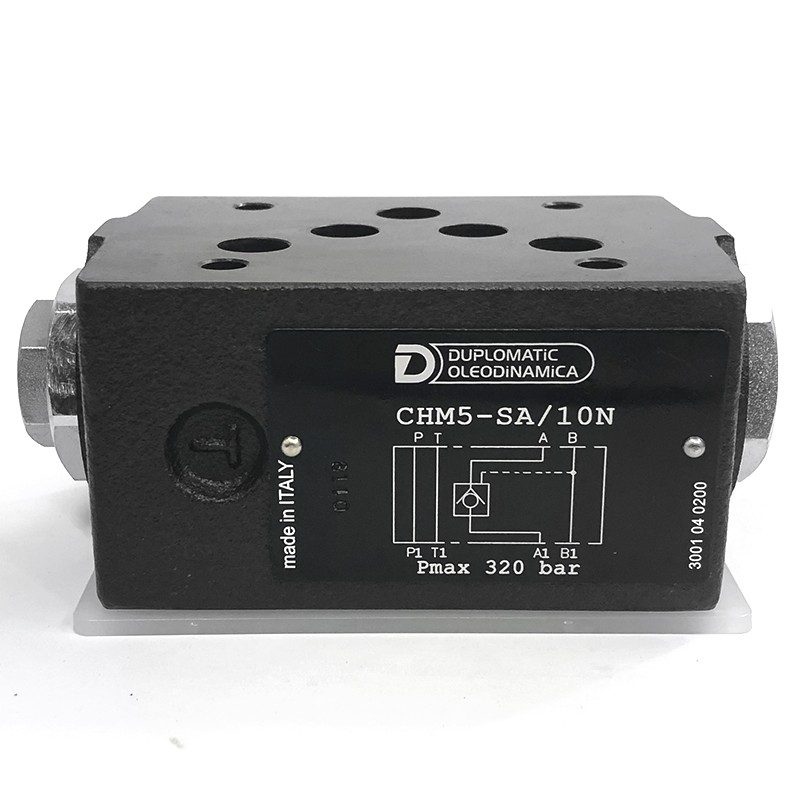

Valvola di non ritorno pilotata modulare NG10 (CETOP 5) Duplomatic CHM5-SA, sulla linea A

300,51 €
Prezzo comprensivo di IVA all’aliquota di legge Tempi di consegna in base al Paese di destinazione.

(244.32 € IVA esclusa. Si applica l’IVA all’aliquota di legge.)

Valvola di non ritorno pilotata Duplomatic CHM5-SA, modulare NG10 (CETOP 5), che tiene l'attuatore solo sulla linea A, fino a 320 bar e 120 l/min.

Duplomatic DS5: CHM5-SA/10
Quantità
Disponibile

È un OEM? Un rivenditore? Un’officina?

Ottenga condizioni speciali

Cod. D.CHM5SA

244,32 € IVA esclusa

Richiedi un'offerta commerciale

Consegna in 1-5 giorni lavorativi nel Portogallo continentale (articoli disponibili); Spagna 3 giorni lavorativi, resto dell'UE 5 giorni lavorativi. I tempi sono indicativi.

Spedizione da 6,15 € in Portogallo, 7,38 € in Spagna e 24,60 € nel resto dell'UE; gratuita da 100 € + IVA nel Portogallo continentale, 150 € + IVA in Spagna e 400 € + IVA nel resto dell'UE. Può anche ritirare nel nostro negozio di Leiria.

Resi entro 14 giorni, per posta.

Pagamento con Multibanco, MB WAY, carta, Apple Pay, Google Pay o bonifico bancario.

Spese di spedizione

Non ritorno pilotata modulare da montare sotto l'elettrovalvola NG10 (CETOP 5, ISO 4401-05). Nella versione SA la non ritorno è solo sulla linea A: l'olio non esce dal lato A del cilindro finché non c'è pressione sulla linea B, che apre la non ritorno tramite pilotaggio. La linea B passa libera.

  • Pressione massima: 320 bar
  • Portata massima: 120 l/min
  • Rapporto di pilotaggio: 2,3:1; rapporto di decompressione: 14,9:1
  • Pressione di apertura della non ritorno: 2 bar
  • Peso: 1,9 kg

Si usa quando il carico tira da un solo lato, per esempio in un cilindro verticale. Verifichi nello schema quale delle linee porta il carico.

Fonte: catalogo tecnico Duplomatic CHM5, versione 65 360/110 ED.

D.CHM5SA

Scheda tecnica

Pressione
≤ 320 bar
Portata
≤ 120 L/min
Interfaccia CETOP
NG10 (CETOP 5)

Riferimenti Specifici

Codice a barre interno
2200111677957
MPN
CHM5-SA
