Valvola di bilanciamento NEM (cartuccia)

Valvole di bilanciamento NEM a cartuccia, da avvitare in un blocco con cavità a 3 vie. Trattengono il carico in un cilindro o in un motore, lo lasciano scendere solo quando c'è pressione di pilotaggio e limitano la pressione in caso di urti.

Nella lista ci sono versioni non compensate (rapporto di pilotaggio 3,5:1, 5:1 o 8:1), totalmente compensate e compensate nella limitazione, con molle da 80-210, 180-350 e 230-410 bar.

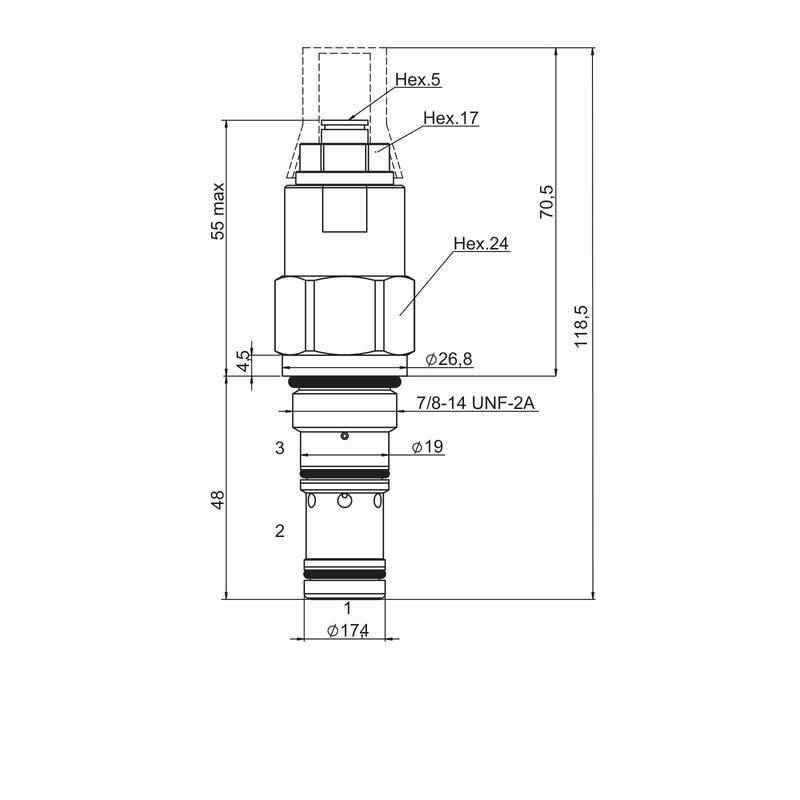

• Serie 0613, cartuccia SAE 10 (7/8-14 UNF, cavità 10-3S): fino a 70 l/min e 350 bar; serraggio da 50 a 55 Nm; 0,3 kg
• Serie 0614, cartuccia SAE 12 (1 1/16-12 UN, cavità 12-3S): fino a 100 l/min e 410 bar; serraggio 60 Nm; 0,7 kg

Per la regolazione, NEM consiglia 1,3 volte la pressione massima provocata dal carico. Nelle non compensate, la contropressione in uscita influisce sulla regolazione; nei circuiti con contropressione, scelga una versione compensata.

Fonte: catalogo tecnico NEM Mechanical and Electrical Cartridge Valves, versione DT001GB001 IR0 - 11.2014.
